الدليل الميداني لصيانة الحبال السلكية

لماذا لا يمكن تجاهل صيانة الحبال السلكية؟

لا يعلن فشل الحبل السلكي عن نفسه. في يوم ما يحمل آلاف الكيلوجرامات في الهواء. وفي اليوم التالي يصبح عائقاً خطيراً.

بالنسبة لمشغلي الرافعات وفرق الصيانة، تعد صيانة الحبال السلكية واحدة من أهم المسؤوليات - وأكثرها تجاهلًا - في الموقع. لا تتصرف العديد من الفرق إلا عندما يبدو أن هناك شيئًا ما خاطئًا بشكل واضح. عند هذه النقطة، قد يكون الحبل قد تجاوز بالفعل عمره التشغيلي الآمن.

يمنحك هذا الدليل إطار عمل عملي لا معنى له لصيانة الحبال السلكية. وسواء كنت تدير أسطولًا من الرافعات العلوية أو رافعة جسرية واحدة، فإن المبادئ الأساسية نفسها تنطبق: الفحص المنتظم، والتشحيم بشكل صحيح، ومعرفة متى يجب استبدالها.

فهم الحبل السلكي: ما الذي تحافظ عليه بالفعل

البناء الأساسي وسبب أهميته

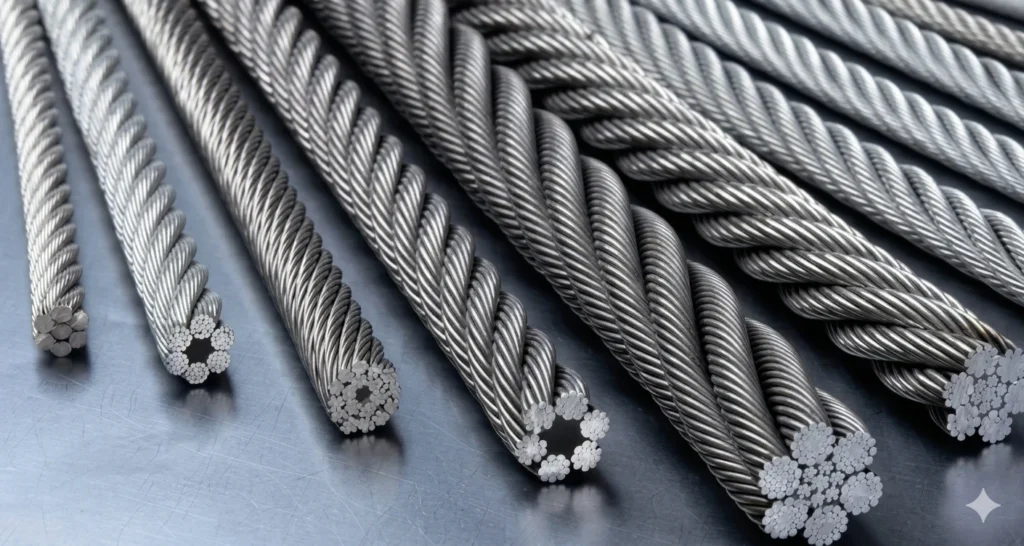

الحبل السلكي ليس خيطًا واحدًا من المعدن. بل هو عبارة عن تجميع هندسي - أسلاك فردية ملتوية في خيوط، وخيوط ملتوية حول قلب. ويمنح هذا التركيب متعدد الطبقات الحبل السلكي مرونته وقدرته على تحمل الأحمال.

يمكن أن يكون القلب من الألياف أو الفولاذ. تتحمل الحبال ذات النواة الفولاذية درجات حرارة أعلى وتقاوم التكسير بشكل أفضل. الحبال ذات النواة الليفية أكثر مرونة. يجب أن تحدد بيئة التشغيل الخاصة بك النوع الذي تستخدمه.

يساعدك فهم البناء على صيانته بشكل أفضل. عندما تعرف كيف يتم بناء الحبل، فإنك تفهم أين يبدأ التآكل، وأين يتراكم التعب، ولماذا تظهر أنماط معينة من الأعطال. هذه المعرفة هي أساس الصيانة الفعالة للحبال السلكية.

التكوينات الشائعة للحبال السلكية في تطبيقات الرافعات

اختيار التكوين الصحيح هو الخطوة الأولى في أي برنامج صيانة للحبال السلكية. يؤدي استخدام نوع الحبل الخاطئ إلى تسريع التآكل وزيادة عبء الفحص بشكل كبير.

تبدأ صيانة الحبال السلكية بالفحص المنتظم

وضع جدول زمني للتفتيش

يعتمد تكرار الفحص على كثافة الاستخدام. الرافعات الكهربائية ذات الحبال السلكية التي تعمل وفقًا لجدول زمني يومي على فترتين تتطلب عمليات تفتيش أكثر تواترًا من تلك المستخدمة من حين لآخر فقط. كخط أساس، فإن معظم معايير الصناعة - بما في ذلك أيزو 4309 و ASME B30.2 - يوصى به:

• الفحوصات البصرية اليومية قبل العملية
• الفحص التفصيلي الأسبوعي من المناطق عالية التآكل
• التفتيش الشهري الكامل الطول الشهري بما في ذلك التوصيلات الطرفية
• الفحص الشامل السنوي من قبل شخص مختص

لا تتعامل مع هذه الأمور على أنها تمارين على خانة الاختيار. الفحص المتسرع يغفل التفاصيل الأكثر أهمية في روتين صيانة الحبل السلكي.

العيوب الرئيسية التي يجب تحديدها

أسلاك مكسورة هي معيار الإهمال الأكثر شيوعًا. عد الأسلاك المكسورة على طول الحبل المحدد - عادةً 6 أضعاف أو 30 ضعف قطر الحبل. توفر المواصفة القياسية ISO 4309 أرقامًا محددة للقطع المهملة بناءً على بنية الحبل وفئة الاستخدام.

التآكل يضعف الحبل من الداخل إلى الخارج. الصدأ السطحي مرئي. التآكل الداخلي ليس كذلك. إذا ظهر على الأسلاك الخارجية تنقير أو تغير في اللون، افترض أن التآكل الداخلي أسوأ.

التشوه تشمل التواءات وتجعّد الطيور وبروز القلب والتموّج. هذه مؤشرات فورية للتخلص من الحبل. الحبل الملتوي قد فقد بالفعل السلامة الهيكلية - لا يمكن لأي قدر من أعمال صيانة الحبل السلكي أن يعيدها.

تقليل القطر التي تزيد عن 3% من القطر الاسمي هو معيار استبعاد بموجب معظم المعايير. يشير ذلك إلى تآكل داخلي أو فشل في القلب.

تآكل الأسلاك الخارجية تظهر على شكل بقع مسطحة، مما يقلل من مساحة المقطع العرضي ويقلل من قوة الكسر.

المناطق عالية الخطورة التي يجب إعطاء الأولوية لها

لا تبلى جميع أجزاء الحبل السلكي بالتساوي. ركز جهودك في فحص صيانة الحبل السلكي على:

• الإنهاءات النهائية - حيث يتصل الحبل بالأسطوانة أو كتلة الخطاف
• مناطق زوايا الأسطول - حيث ينحني الحبل على الحزمة
• حزم المعادلة - الحركة المستمرة تسبب التعب السريع
• مناطق تقاطع الأسطوانة - يحدث تلامس الحبل على الحبل هنا

التشحيم: الجزء الأكثر إغفالاً في صيانة الحبال السلكية

أهمية التزييت

تم تصميم الحبل السلكي مع مراعاة الحركة. فعندما تنحني على الحزم وتلتف على البراميل، تتحرك الأسلاك الفردية ضد بعضها البعض. وبدون تزييت، يؤدي ذلك إلى حدوث تآكل داخلي - من النوع الذي لا يمكنك رؤيته إلا بعد فوات الأوان.

كما يمنع التشحيم التآكل. تخترق الرطوبة هيكل الحبل وتهاجم الفولاذ من الداخل. يخلق الحبل المشحم بشكل صحيح حاجزًا ضد دخول الماء. يعد تخطي هذه الخطوة أحد أكثر حالات فشل صيانة الحبال السلكية شيوعًا في العمليات الصناعية.

اختيار مادة التشحيم المناسبة

لا تصلح جميع مواد التشحيم للحبل السلكي. أنت بحاجة إلى مادة تشحيم متغلغلة تصل إلى القلب - وليس شحمًا ثقيلًا يغلق الجزء الخارجي ويحبس الرطوبة بالداخل.

اتبع دائمًا توصيات الشركة المصنعة للحبل. يمكن أن يؤدي استخدام مواد تشحيم غير متوافقة إلى تورم نوى الألياف أو جذب الملوثات - وكلاهما يقوض جهود صيانة الحبل السلكي.

طرق التطبيق

يعمل الاستخدام اليدوي باستخدام فرشاة أو مسحة للعمليات منخفضة الدورة. بالنسبة للمعدات ذات الاستخدام الأعلى، ضع في اعتبارك أجهزة التشحيم التي يتم تغذيتها بالضغط والتي تستخدم المنتج بشكل مستمر أثناء تشغيل الحبل. تقلل هذه الأنظمة من العمالة وتضمن تغطية متسقة عبر دورة صيانة الحبل السلكي الكاملة.

ضع مادة التشحيم عندما يكون الحبل دافئاً إن أمكن - فهذا يحسّن من الاختراق. لا تقم أبداً بتشحيم حبل متسخ دون تنظيفه أولاً. تصبح الأوساخ الممزوجة بمواد التشحيم عجينة كاشطة تسرّع من التآكل الداخلي.

الاستبدال: معرفة متى لم تعد صيانة الحبال السلكية كافية

معايير التخلص بموجب المواصفة القياسية ISO 4309

المواصفة القياسية ISO 4309:2010 هي المعيار الأكثر مرجعية على نطاق واسع لقرارات التخلص من الحبال السلكية. وهي تستخدم طريقة حساب تستند إلى:

• بناء الحبل (عدد الأسلاك الخارجية)
• تجاهل عدد الأسلاك المكسورة على طول مرجعي
• فئة الاستخدام (نوع الرافعة ودورة التشغيل)

هذا ليس قرارًا تقديريًا. يوفر المعيار أرقامًا محددة. يجب أن يكون لدى فريق صيانة الحبال السلكية لديك إمكانية الوصول إلى هذه الوثيقة ومعرفة كيفية تطبيقها بشكل صحيح.

مشغلات الاستبدال العملية

بالإضافة إلى معايير المعيار، قم بإزالة الحبل السلكي من الخدمة فورًا عند ملاحظة ذلك:

• أي التواء أو تشوه دائم
• تخفيض القطر الذي يتجاوز 3% من الاسمي
• بروز القلب المرئي
• التلف الحراري أو تغير اللون من التلامس الكهربائي
• دليل على هجوم كيميائي (التعرض للأحماض أو القلويات)

عند الشك، استبدل الحبل. تكلفة الحبل الجديد صغيرة مقارنةً بالحادث أو تعطل المعدات أو التحقيق الكامل في الحادث.

وثائق نهاية العمر الافتراضي

الاحتفاظ بسجلات لكل تغيير للحبل. قم بتسجيل تاريخ التركيب ومواصفات الحبل وساعات التشغيل وسبب الإزالة. مع مرور الوقت، تخبرك هذه البيانات بالعمر التشغيلي الفعلي للحبال في ظروفك الخاصة - أكثر موثوقية من أي مبادئ توجيهية عامة، وهي ضرورية لبرنامج صيانة الحبال السلكية الناضجة.

قام فريقنا التقني بتجميع قائمة مراجعة صيانة الحبال السلكية لفريقك لاستخدامها في الموقع، سارية المفعول على الفور. إذا كنت بحاجة إلى نسخة، يرجى تنزيله في نهاية هذا المستند.

الملخص وخطوات العمل

تنحصر الصيانة الفعالة للحبل السلكي في ثلاثة تخصصات: الفحص وفقًا لجدول زمني محدد، والتشحيم بالمنتج المناسب، والاستبدال قبل حدوث عطل - وليس بعده.

مخاطر الصيانة المؤجلة ليست مجردة. فهي تظهر في صورة توقف المعدات عن العمل وحوادث السلامة وتكاليف الإصلاح الكبيرة. تكلفة برنامج الصيانة المنظمة للحبال السلكية أقل بكثير من البديل.

ابدأ بهذه الإجراءات

1. راجع تكرار الفحص الخاص بك مقابل ISO 4309 أو ASME B30.2 المتطلبات
2. قم بمراجعة مواد التشحيم الحالية - تأكد من أنها تناسب بنية الحبل وبيئته
3. إنشاء سجل حبال لكل رافعة كهربائية ذات حبل سلكي، وتتبع تاريخ التركيب والحالة عند الإزالة
4. تدريب المشغلين على التعرف على العيوب البصرية الأكثر شيوعًا

لن يدوم الحبل السلكي إلى الأبد. ولكن مع الصيانة المستمرة للحبل السلكي سوف يدوم طالما أنه مصمم لذلك - وسيعطيك تحذيرًا واضحًا قبل أن لا يدوم.

آلان

أخصائي حلول الرافعات · رافعة Voitto

10+سنوات الخبرة.

5,000+الزبائن

50+الدول

متخصصون في حلول تصدير الرافعات العلوية، والرافعات الجسرية، والرافعات الجيبية، ورافعات الموانئ، ورافعات الموانئ، ورافعات EOT. أكثر من 10 سنوات في مساعدة العملاء العالميين من خلال استشارات ما قبل البيع، واختيار السعة والتكوينات الخاصة بالموقع.

+86 136 3963 3287 [email protected] اتصل بنا

الأسئلة الشائعة

س1: كيف يبدو جدول صيانة الحبال السلكية عمليًا؟

يتضمن جدول الصيانة الكاملة للحبال السلكية أربعة مستويات: الفحص البصري اليومي قبل التشغيل، والفحص الأسبوعي المفصل للمناطق عالية التآكل، والفحص الشهري الكامل الطول بما في ذلك النهايات الطرفية، والفحص السنوي الشامل من قبل شخص مختص. يجب زيادة التكرار بناءً على كثافة الاستخدام وبيئة التشغيل وفئة عمل الرافعة. توفر كل من المواصفة القياسية ISO 4309 والمعيار ASME B30.2 إرشادات بشأن الحد الأدنى لفترات الفحص. توثيق كل فحص - يصبح هذا السجل أساسًا لقرارات الصيانة المستقبلية وتخطيط الاستبدال.

س2: هل يمكنني إعادة استخدام الحبل السلكي بعد إزالته من الرافعة الكهربائية ذات الحبل السلكي؟

بشكل عام، لا. بمجرد أن يكون الحبل السلكي في الخدمة، يصعب تقييم حالته الداخلية دون إجراء اختبارات متخصصة. إن إعادة تركيب حبل مستعمل ينطوي على مخاطر يصعب تحديدها كمياً. إذا تمت إزالة الحبل بسبب حالة عطل، فإن إعادة الاستخدام ليست مناسبة أبدًا. إذا تمت إزالته من أجل الوصول إليه أثناء الصيانة دون ملاحظة أي عيوب، استشر إرشادات الشركة المصنعة قبل إعادة التركيب. تتعامل معظم برامج الصيانة الاحترافية للحبال السلكية مع أي حبل تمت إزالته على أنه منتهي الصلاحية.

س3: ما هو السبب الأكثر شيوعًا لفشل الحبل السلكي في عمليات الرافعات؟

التآكل الداخلي وإجهاد الانحناء الناتج عن دورات الحزم المتكررة هما السببان الرئيسيان للفشل المبكر. يتطور كلاهما تدريجيًا ولا يمكن رؤيتهما من الخارج. يؤدي التشحيم غير الكافي إلى تسريع كلا الآليتين بشكل كبير. إن الجمع بين التشحيم المنتظم واختبار تسرب التدفق المغناطيسي (MFL) - حيثما كان ذلك مبررًا حسب مستوى العمل - يعطي الصورة الأكثر اكتمالاً. الفحص السطحي وحده لا يكفي للرافعات عالية الاستخدام. هذا هو السبب في أهمية وجود برنامج صيانة منظم للحبال السلكية يتجاوز الفحوصات البصرية البسيطة.

س4: هل هناك فرق بين الحبل السلكي للرافعات العلوية والرافعات المتحركة؟

نعم. الرافعات المتحركة عادةً ما تستخدم هياكل مقاومة للدوران مثل 35×7 أو 19×7 لمنع دوران الحمولة أثناء تشغيل الرافعة الطويلة. رافعات علوية تستخدم بشكل أكثر شيوعًا الإنشاءات القياسية المكونة من 6 حبال. تواجه الرافعات المتحركة أيضًا تباينًا بيئيًا أكبر في التعرض للبيئة. حدد دائمًا الحبل بناءً على توصية الشركة المصنعة للرافعة ومعيار التصميم المعمول به. يجب أيضًا تعديل نهج صيانة الحبل السلكي - تكرار الفحص، ونوع التزييت، ومعايير التخلص - ليتناسب مع فئة الرافعة ودورة العمل المحددة.

س5: كيف يمكنني معرفة ما إذا كان زيت تشحيم الحبل السلكي الخاص بي لا يزال فعالاً؟

افحص سطح الحبل بحثًا عن الجفاف أو تغير اللون أو التآكل المرئي - يشير ذلك إلى انهيار طبقة التشحيم. إذا كان الحبل قاسيًا أو يصدر أصوات صرير أثناء التشغيل، فمن المحتمل أن يكون التشحيم الداخلي غير كافٍ. افحص المناطق عالية التآكل ونهايات الأطراف أولاً، حيث أن هذه المناطق تستنفد مواد التشحيم بشكل أسرع. إذا كان التلوث مرئيًا - خاصة في البيئات الخارجية أو المتربة - فقم بتنظيف الحبل جيدًا قبل إعادة وضعه. كجزء من روتين صيانة الحبل السلكي الثابت، قم بوضع جدول زمني لإعادة التشحيم بناءً على ساعات التشغيل بدلاً من انتظار التلف المرئي.
