فيما تُستخدم الرافعة الجسرية؟

الرافعة الجسرية هي نوع شائع من معدات مناولة المواد الثقيلة. وهي تتميز بهيكل جسري يمكنه التحرك على طول مسارات أرضية لتغطية مناطق العمل الأفقية.

ستوجهك هذه المقالة في تحليل وظائف ومزايا ومشاهد وحالات استخدام الرافعات الجسرية. ستساعدك على التعرف جيدًا على استخدام الرافعات الجسرية. بعد ذلك، يمكنك استخدامها كأدوات فعالة لتحسين الكفاءة وتوفير الطاقة.

رافعة جسرية بعارضة واحدة

رافعة جسرية مزدوجة العارضة

ما هي رافعة جسرية؟

تتوفر الرافعات الجسرية بتكوينات أحادية/مزدوجة العارضة وكاملة/نصف جسرية. وهي تستخدم على نطاق واسع في الموانئ والساحات وورش العمل وغيرها من الأماكن لأغراض تحميل البضائع وتفريغها وإعادة شحنها. وتتراوح قدرات الرفع من عدة أطنان إلى مئات الأطنان، مع مسافات تتكيف مع مختلف مساحات العمل.

عادة ما تكون المعدات مزودة برافعات كهربائية أو آليات عربات. وهي توفر مرونة في الحركة ونطاق تغطية واسع. بالإضافة إلى ذلك، فهي مزودة بميزات أمان مثل الحماية من الحمل الزائد وأنظمة الكبح في حالات الطوارئ لضمان كفاءة وسلامة التشغيل.

تتميز الرافعة الجسرية بهيكل رئيسي على شكل جسر. لذلك، تُعرف أيضًا باسم رافعة الجسر. وهي تتكون من إطار جسر يمتد عبر ورشة العمل أو مناطق العمل وأعمدة أو حوامل تدعم المسار. كما تشتمل على آلية تشغيل تحمل عربة رفع. يمكن للعربة أن تعمل مع حبل سلكي كهربائي أو رافعة سلسلة للرفع.

كيف تعمل الرافعة الجسرية؟

تعمل الرافعة الجسرية من خلال نظام منسق من المكونات الأساسية. تعمل هذه الأجزاء معًا على تمكين التحميل والتفريغ ونقل البضائع بكفاءة في الموانئ أو الساحات أو ورش العمل.

هيكل رافعة جسرية أحادية العارضة

هيكل رافعة جسرية مزدوجة العارضة

• إنه إطار جسر (هيكل على شكل باب) يتحرك على قضبان أرضية، مما يتيح تغطية مساحات أفقية واسعة.
• ال آلية الرفع (على سبيل المثال، الرافعة الكهربائية المزودة بحبال/سلاسل سلكية) ترفع/تنزل الأحمال عن طريق تحويل الطاقة الكهربائية إلى قوة ميكانيكية.
• A آلية عربة على عارضة الرافعة يحرك الرافعة أفقياً عبر الإطار. تتحكم أجهزة التحكم (المعلقة أو عن بعد أو في الكابينة) في هذه الحركات.
• تمنع ميزات السلامة مثل واقيات الحمل الزائد ومكابح الطوارئ حدوث المخاطر.

ما هي استخدامات الرافعة الجسرية؟

تتميز الرافعة الجسرية بكفاءة عالية وقدرة رفع كبيرة وأمان ومتانة قوية. لذلك، فهي مناسبة لمختلف السيناريوهات والبيئات الصناعية.

• محطات حاويات الموانئ: إنه يلبي متطلبات مناولة البضائع على نطاق واسع — حيث تتيح قدرته العالية على الرفع (عشرات إلى مئات الأطنان) تحميل/تفريغ الحاويات بكفاءة، كما يضمن الحركة الأفقية للسكك الحديدية تغطية مرنة للساحة. وتساهم الكفاءة العالية في تقصير وقت رسو السفن، مما يتناسب مع عمليات الموانئ المزدحمة.
• مصانع الآلات الثقيلة: لنقل المكونات الكبيرة (مثل قواعد أدوات الآلات وكتل المحركات)، تتيح مرونتها (حركة العربة + الجسر) التنقل في مساحات الورش الضيقة. تتميز بالمتانة ومقاومة الاهتزازات الميكانيكية، بينما تمنع ميزات الأمان (الحماية من الحمل الزائد) تلف الأجزاء عالية القيمة.
• ساحات لوجستية للمستودعات: تخزين البضائع السائبة (لفائف الصلب، الأخشاب)، ويأتي الاستفادة العالية من المساحة من هيكل الجسر (لا توجد أعمدة علوية تعترض الطريق). ويغطي مساحات واسعة، مما يتيح النقل السريع بين أكوام التخزين، ويعزز كفاءة دوران الخدمات اللوجستية.
• مواقع بناء محطات الطاقة الكهرومائية: يعتمد رفع المعدات فائقة الثقل (مجموعات المولدات الكهربائية، بوابات السدود) على قدرتها الكبيرة على الرفع. تتحمل المتانة الظروف القاسية في الهواء الطلق (المطر، تغيرات درجات الحرارة)، وتضمن أنظمة السلامة رفع مكونات المشروع الرئيسية بشكل مستقر.

حالات استخدام الرافعات الجسرية

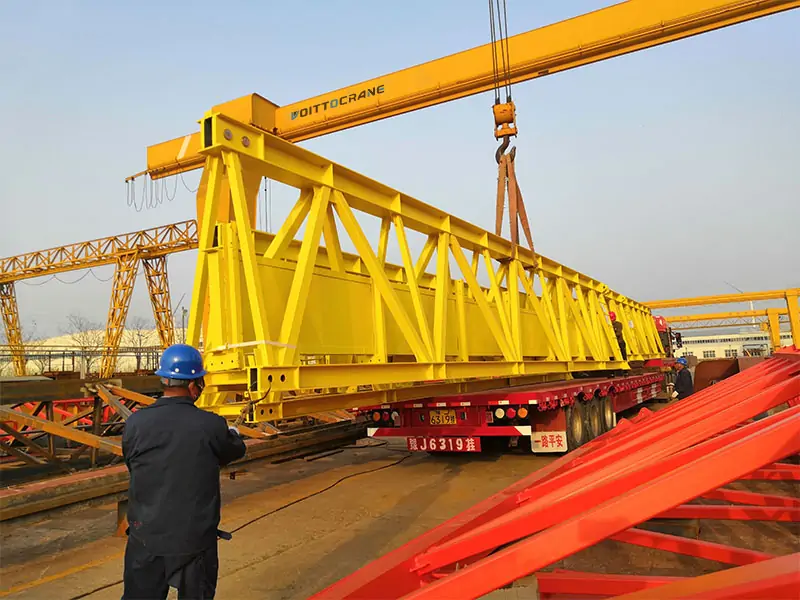

رافعة جسرية جسرية جسرية 50 T MG لمصنع الجسر الجاهز في تركيا

• قدرة الرفع: 50 طن
• الامتداد: 18 متر
• ارتفاع الرفع: 12 م
• سرعة الرفع: 1.5-15 م/دقيقة
• سرعة حركة العربة: 0.9-9 م/دقيقة
• سرعة السير (حمولة كاملة): 1-10 م/دقيقة
• طول مسار الرافعة: 180 م

يوفر مصنعنا حلولاً كاملة لنوع MH رافعات جسرية بعارضة واحدة, والتي يمكن تخصيصها وفقًا لاحتياجات العملاء الخاصة من حيث الامتداد وارتفاع الرفع وسعة الحمولة.

رافعة جسرية 50 طن لبناء الأنفاق

• قدرة الرفع: 50 طن
• الامتداد: 12 متر
• ارتفاع الرفع: 30 م

• تصميم مخصص: يتم استخدام رافعة جسرية مزدوجة العارضة بطول 12 مترًا وارتفاع رفع 30 مترًا، مزودة بنظام تحكم متغير التردد لتحقيق رفع دقيق.
• الحماية للبيئات الخاصة: يتم رش سطح الهيكل الفولاذي بطبقة طلاء إيبوكسي مقاومة للتآكل، ويفي المحرك والخزانة الكهربائية بمعيار الحماية IP55.
• تحسين السلامة: أضف محدد الحمل الزائد وجهاز إنذار سرعة الرياح ونظام الكبح المزدوج لضمان الكبح في حالات الطوارئ في المواقف غير المتوقعة.

الخلاصة

تساعدك هذه المقالة على فهم أعمق لرافعات البوابة. ستعرف جيدًا ما هي استخدامات رافعة البوابة. VOITTO تأمل شركة كرين في تزويدك بمعرفة عملية أكثر عن الرافعات الجسرية. إذا كنت ترغب في معرفة المزيد من التفاصيل حول منتجاتنا، يرجى ملء وإرسال نموذج الاستفسار أدناه.

بالإضافة إلى ذلك، إذا كان لديك أي متطلبات محددة أو كنت بحاجة إلى مزيد من المساعدة، فلا تتردد في الاتصال بفريق الخبراء لدينا. سيقدمون لك حلولاً مخصصة ودعمًا احترافيًا.
