أنواع مختلفة من الرافعات العلوية: دليل كامل

ما تحتاج إلى معرفته قبل أن تختار

يؤدي اختيار الرافعة العلوية الخاطئة إلى مشاكل تظهر بعد فترة طويلة من التركيب - في وقت التعطل وتكاليف الصيانة والقيود التشغيلية.

الرافعات العلوية من بين أنظمة الرفع الأكثر استخدامًا في المنشآت الصناعية في جميع أنحاء العالم. فهي تُركب أفقيًا فوق منطقة العمل وتنقل الأحمال الثقيلة بدقة من النقطة (أ) إلى النقطة (ب) عبر التغطية الأرضية الكاملة للخليج. ولكن الأنواع المختلفة من الرافعات العلوية تخدم أغراضًا مختلفة حقًا. فالوحدة المصممة لورشة تصليح خفيفة ليست هي نفس الماكينة المصممة لمصنع فولاذ يعمل على ثلاث نوبات.

يغطي هذا الدليل ماهية كل نوع، وأين يعمل بشكل أفضل، وما هو مصنوع منه، وتكلفته عادةً - استنادًا بالكامل إلى مجموعة المنتجات الفعلية المتاحة من Voitto Crane.

ما هي الرافعة العلوية؟

الرافعة العلوية هي نظام رفع مركب أفقياً فوق ورشة أو خط إنتاج أو مستودع. وهي تنقل الأجسام الثقيلة بثبات ودقة عبر منطقة العمل الكاملة بالأسفل.

يتكون الهيكل من عوارض رئيسية واحدة أو اثنتين من العوارض الرئيسية، وشاحنتين طرفيتين، وآلية رفع، ومحرك للسفر، ونظام كهربائي، وأجهزة السلامة المرتبطة بها. ونظراً لأن الجسر يمتد بين قضيبي مدرج مرتفعين - مثل الجسر فوق الماء - يُطلق على هذا النوع من المعدات أيضاً اسم الرافعة الجسرية.

الميزة المميزة على طرق الرفع الأخرى هي تغطية المنطقة بالكامل. تعمل الرافعة الشوكية في الممرات. وتغطي الرافعة الجيبية نصف قطر ثابت. أما الرافعة العلوية فتخدم الممر بأكمله، ولهذا السبب تظل هي الحل القياسي لأرضيات الإنتاج والمستودعات والعمليات الصناعية الثقيلة.

الأنواع ال 5 المختلفة للرافعات العلوية

رافعة علوية أحادية العارضة

ال تصميم العارضة الواحدة تستخدم عارضة رئيسية واحدة، حيث تعمل الرافعة الكهربائية على طول الحافة السفلية. هذا هو التكوين الأكثر شيوعًا للتطبيقات الخفيفة إلى المتوسطة.

السعة: 1 - 32 طناً الامتداد: 3 - 34.5 m الأفضل لـ ورش الإنتاج، والمستودعات، وورش الإصلاح، وورش التصليح، ومواقع البناء، والمرافق اللوجستية حيث تكون الأحمال في حدود النطاق وتواتر الدورة معتدل.

يُستخدم هذا النوع على نطاق واسع في إنتاج الآلات، وعمليات الصيانة، ولوجستيات المستودعات، ومناولة الصلب بحمولات أخف. يحافظ هيكله المدمج على انخفاض متطلبات حمولة المبنى، كما أن تركيبه بسيط مقارنةً بالتشكيلات الأثقل.

الميزات الرئيسية: حجم صغير الحجم، وتكلفة منخفضة، وتشغيل مستقر، ونطاق استخدام واسع، وتوازن جيد بين سعة الحمولة بالنسبة للوزن الهيكلي.

احصل على عرض أسعار

رافعة علوية مزدوجة العارضة

احصل على عرض أسعار

عارضتان رئيسيتان متوازيتان تحملان العربة بينهما. ويتعامل هذا الترتيب مع أحمال أثقل بكثير، وامتدادات أطول، ودورات عمل أكثر تطلباً من تصميم العارضة الواحدة.

السعة: 5 - 320 طناً (سعة أعلى متوفرة في التصميمات المخصصة) الامتداد: 10 - 50 m الأفضل لـ مصانع الصلب، والتصنيع الثقيل، والمسابك، وبناء السفن، والموانئ، وأي عملية تتطلب حمولة كبيرة أو رفعًا عالي التردد.

يدعم تكوين العارضة المزدوجة مجموعة كاملة من ملحقات الرفع - الخطافات، والماسكات والماصات الكهرومغناطيسية - مما يجعلها قابلة للتكيف في مختلف الصناعات. تتبع المكونات الرئيسية تصميمًا معياريًا، مما يبسِّط الصيانة ويقلل من وقت التعطل أثناء الصيانة.

الميزات الرئيسية: قدرة تحمل قوية، وهيكل مستقر، وتشغيل سلس، وسلامة وموثوقية، ومناسبة لعمليات الحمولة الكبيرة عالية التردد، ومكونات معيارية لتسهيل الصيانة.

رافعة علوية كهربائية من النوع LX

احصل على عرض أسعار

على عكس الرافعات التي تعمل من أعلى والتي ترتكز على عوارض مدرج مدعومة بأعمدة، فإن رافعة معلقة LX تتدلى مباشرةً من الحافة السفلية لهيكل سقف المبنى. لا يلزم وجود أعمدة أرضية.

السعة: 0.5 - 10 أطنان الامتداد: 3 - 22.5 m الأفضل لـ المرافق التي لا تتوفر فيها أعمدة لدعم رافعة علوية تقليدية - بما في ذلك مناطق الإنتاج التي تتطلب مساحة أرضية خالية والمباني التي يتم تحديثها بقدرة رفع.

السعة محدودة بـ 10 أطنان، يتم تحديدها حسب تصنيف حمولة سقف المبنى. وهذا يجعل الرافعة المعلقة الخيار الصحيح لمناولة المواد الأخف وزناً في البيئات الخالية من الأعمدة، وليس للعمليات الصناعية الثقيلة.

الميزات الرئيسية: تصميم موفر للمساحة، وتركيب وتشغيل بسيط، وخفيف الوزن ومرن، وتكلفة إنتاج منخفضة، وسهولة الصيانة.

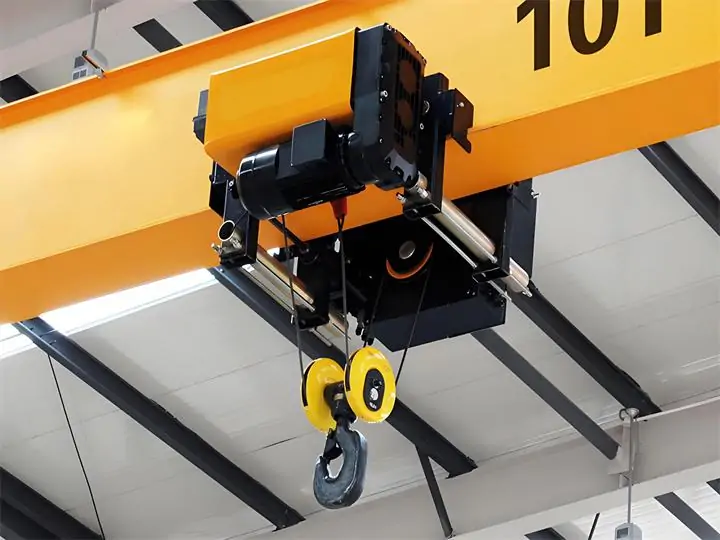

رافعة علوية قياسية أوروبية FEM

معيار الاتحاد الأوروبي (Fédération Européenne de la Manutention) تلبي الرافعات مواصفات التصميم الأوروبية وتتضمن هندسة متقدمة مقارنةً بالتصميمات التقليدية للرافعات الجسرية.

السعة: 5 - 75 طناً الامتداد: 4.5 - 31.5 m الأفضل لـ الصناعات الثقيلة، ومصانع الصلب، ومحطات الطاقة، والموانئ، وتطبيقات الرفع الثقيل حيث يكون الاكتناز، وكفاءة الطاقة، والمناولة الدقيقة مهمة.

الاختلافات العملية الرئيسية عن التصميمات التقليدية: تقع الرافعة الكهربائية الأوروبية بالقرب من جدار المبنى، مما يقلل من الحد الأدنى لمسافة الاقتراب. متطلبات الارتفاع أقل. يمكن أن تعمل الرافعة بالقرب من نهاية المدرج، مما يجعل المزيد من مساحة أرضية المنشأة قابلة للاستخدام. متوفرة في كل من التكوينات أحادية العارضة ومزدوجة العارضة.

الميزات الرئيسية: هيكل معياري مدمج، وبصمة صغيرة، وأبعاد حد تشغيل منخفضة، وسعة تحميل عالية، واستهلاك أقل للطاقة.

احصل على عرض أسعار

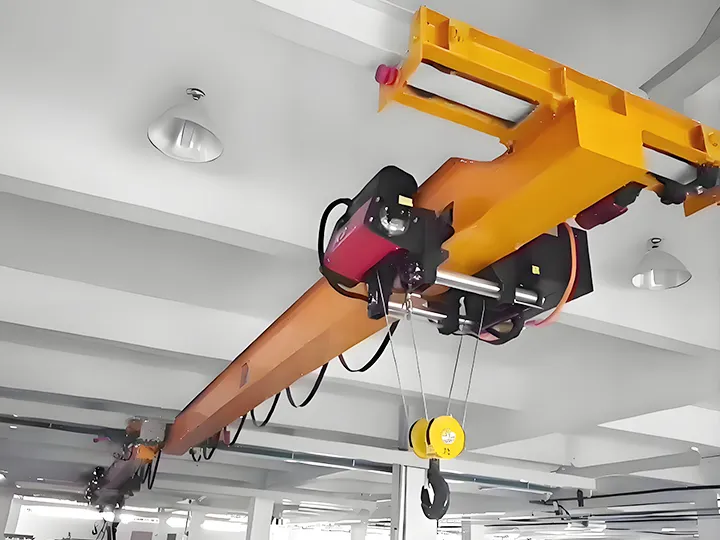

رافعة علوية مقاومة للانفجار

احصل على عرض أسعار

في البيئات ذات الغازات القابلة للاشتعال أو الأبخرة القابلة للانفجار أو الغبار القابل للاحتراق، تشكل المعدات الكهربائية القياسية خطرًا. تعالج الرافعة العلوية المقاومة للانفجار هذا الأمر من خلال جميع المحركات والمكونات الكهربائية المصنعة وفقًا للمعايير الدولية المقاومة للانفجار والمغلقة في علب معتمدة.

السعة: 5 - 75 طناً الامتداد: 7.5 - 31.5 m الأفضل لـ مصانع البتروكيماويات ومنشآت تخزين المواد الكيميائية وورش الطلاء ومناولة الحبوب وأي منطقة مصنفة كمنطقة خطرة بموجب المعايير المعمول بها مثل ATEX أو IEC 60079.

متوفر في تكوينات العارضات الأحادية والمزدوجة لتتناسب مع متطلبات الحمولة في البيئات الخطرة المختلفة.

الميزات الرئيسية: هيكل معتمد مقاوم للانفجار، وحماية شاملة للسلامة، وسلامة ختم عالية، ومواد مقاومة للتآكل، وتشغيل مستقر، والامتثال لمعايير الشهادات الدولية المقاومة للانفجار.

فيما تُستخدم الرافعات العلوية؟

تظهر أنظمة الرفع هذه في كل قطاع من قطاعات الصناعات الثقيلة والمتوسطة تقريبًا. ومجالات التطبيق الرئيسية هي:

ورش إنتاج الآلات: رفع المواد الخام والمنتجات شبه المصنعة والسلع التامة الصنع والمكونات الكبيرة بين العمليات للحفاظ على تدفق الإنتاج وتحسين الكفاءة.

مواقع البناء: التعامل مع المكونات الإنشائية مسبقة الصب، والمساعدة في تركيب الهياكل الفولاذية، وإدارة لوجستيات مواد البناء في الموقع.

المستودعات والخدمات اللوجستية: تحميل البضائع وتفريغها وتكديسها ونقلها داخل المنشأة. يعمل الرفع العلوي الفعال على تحسين استخدام مساحة المستودعات بشكل كبير مقارنةً بالمعدات الموجودة على مستوى الأرض.

صناعة مصانع الصلب: نقل المواد الخام، والمنتجات شبه المصنعة، والمعدات الثقيلة في جميع أنحاء مصانع الصلب والمسابك، حيث تتجاوز الأحمال بانتظام ما يمكن لأي وسيلة رفع أخرى التعامل معه بأمان.

صناعة البتروكيماويات: مجهزة بنماذج مقاومة للانفجار لتركيب المعدات، ورفع صهاريج التخزين، ومناولة البضائع الخطرة في المناطق الخطرة المصنفة.

صناعة الإلكترونيات: العمل جنبًا إلى جنب مع خطوط الإنتاج المؤتمتة للتجميع عالي الدقة للمكونات حيث تكون دقة تحديد المواقع أمرًا بالغ الأهمية.

ورش التصليح: دعم عمليات التفكيك وإعادة التجميع للمعدات الثقيلة، ورفع المكونات، وعمليات الصيانة - مما يحسِّن من كفاءة وسلامة المشغل.

ما هي الأجزاء الرئيسية للرافعة العلوية؟

يتم تصنيع كل رافعة علوية - بغض النظر عن نوعها - من نفس المكونات الأساسية. يساعد فهم كل جزء عند تحديد مواصفات المعدات أو مناقشة الصيانة مع المورد الخاص بك.

مرجع سعر الرافعة العلوية

تختلف الأسعار بشكل كبير بناءً على السعة والمدى وارتفاع الرفع والمواصفات. ويعطي الجدول أدناه نطاقات إرشادية كمرجع - تعتمد الأسعار الفعلية على المعلمات المؤكدة.

ملاحظة: جميع الأسعار هي للإشارة فقط. يخضع السعر النهائي للمواصفات المؤكدة.

حلول الرافعات العلوية المخصصة من Voitto

تغطي نماذج الكتالوج القياسية معظم التطبيقات. بالنسبة للمنشآت ذات المتطلبات المحددة، تقوم Voitto بتصميم وتصنيع ماكينات Voitto حسب الطلب. تشمل المعلمات التي يمكن تخصيصها ما يلي:

• سعة الحمولة
• الامتداد
• ارتفاع الرفع
• سرعة الرفع
• سرعة السفر على الجسر
• نوع مصدر الطاقة (كهربائي، ديزل، أو هجين)
• الظروف البيئية (درجة الحرارة والرطوبة والأجواء المسببة للتآكل)
• ميزات السلامة ومستويات الأتمتة

للحصول على حل مخصص، اتصل بفريق Voitto الفني مباشرةً. سيقومون بمراجعة متطلباتك والتوصية بالتهيئة الأنسب لك.

آلان

أخصائي حلول الرافعات · رافعة Voitto

10+سنوات الخبرة.

5,000+الزبائن

50+الدول

متخصصون في حلول تصدير الرافعات العلوية، والرافعات الجسرية، والرافعات الجيبية، ورافعات الموانئ، ورافعات الموانئ، ورافعات EOT. أكثر من 10 سنوات في مساعدة العملاء العالميين من خلال استشارات ما قبل البيع، واختيار السعة والتكوينات الخاصة بالموقع.

+86 136 3963 3287 [email protected] اتصل بنا

الملخص

توجد أنواع مختلفة من الرافعات العلوية لأن التطبيقات المختلفة لها متطلبات مختلفة حقًا. تتعامل الوحدات أحادية العارضة مع الأعمال الخفيفة إلى المتوسطة بفعالية من حيث التكلفة. تحمل التكوينات ذات العارضة المزدوجة ما لا يمكن لأي شيء آخر القيام به. الرافعات المعلقة تحل مشكلة عدم وجود أعمدة. توفر التصميمات الأوروبية ذات العارضتين المدمجة والكفاءة. النماذج المقاومة للانفجار تذهب إلى حيث لا تستطيع المعدات القياسية.

يمنحك فهم الاختلافات الهيكلية وملاءمة التطبيق ونطاق التكلفة النموذجية لكل نوع أساسًا عمليًا لاتخاذ قرار الشراء الصحيح - سواء كنت تقوم بتجهيز منشأة جديدة أو استبدال المعدات القديمة في منشأة قائمة.

الأسئلة الشائعة

س1: ما هو النوع الأكثر شيوعًا من الرافعات العلوية للاستخدام الصناعي العام؟

الرافعة العلوية ذات العارضة الواحدة هي النوع الأكثر استخدامًا للتطبيقات الصناعية العامة. ويغطي نطاق حمولتها الذي يتراوح بين 1-32 طنًا معظم متطلبات ورش الإنتاج والمستودعات، كما أن وزنها الهيكلي المنخفض يقلل من متطلبات حمولة البناء مقارنةً بتصميمات العوارض المزدوجة. بالنسبة للتطبيقات التي لا تتطلب حمولة قصوى أو دورات عمل عالية جدًا، توفر وحدة العارضة الواحدة عادةً أفضل توازن بين القدرة والتكلفة. وتصبح تصميمات العوارض المزدوجة هي التوصية القياسية بمجرد أن تتجاوز الأحمال 20 طنًا باستمرار أو عندما تكون كثافة العمل عالية.

س2: كيف يمكنني الاختيار بين الرافعة العلوية ذات العارضة الواحدة والرافعة العلوية ذات العارضة المزدوجة؟

عوامل القرار الأساسية هي سعة الحمولة ودورة التشغيل والامتداد. يوصى باستخدام تصميمات العوارض المزدوجة للأحمال التي تزيد عن 20 طنًا، أو الامتدادات الطويلة، أو العمليات ذات التردد العالي، أو التطبيقات التي تتطلب ملحقات متخصصة مثل أجهزة الرفع الكهرومغناطيسية أو أجهزة الرفع الكهرومغناطيسية. بالنسبة للأحمال التي تقل عن 20 طنًا في العمليات متوسطة التردد، عادةً ما يكون أداء وحدة العارضة الواحدة جيدًا بتكلفة أقل. ويُعد ارتفاع الرأس عاملاً آخر - فالرافعات ذات العارضة الواحدة لها ارتفاع خطاف أقل لنفس ارتفاع المبنى، بينما تسمح تصميمات العارضة المزدوجة للخطاف بالتحرك أعلى بالنسبة للأرضية.

س3: هل يمكن استخدام الرافعات العلوية في الهواء الطلق؟

نعم، بمواصفات مناسبة. الرافعات العلوية القياسية مصممة للاستخدام الداخلي في الظروف المحيطة. تتطلب الاستخدامات الخارجية أو شبه الخارجية استخدامات خارجية أو شبه خارجية مقاومة إضافية للعوامل الجوية - حاويات كهربائية محكمة الغلق، ومعالجات سطحية مقاومة للتآكل، وفي بعض المناخات، عناصر تسخين لمنع التكثيف في لوحات التحكم. تعتمد المتطلبات المحددة على البيئة المحلية. يمكن ل Voitto تهيئة المعدات للاستخدام في الهواء الطلق؛ يجب الإعلان عن ذلك بوضوح عند طلب عرض الأسعار حتى يتم تطبيق المواصفات الصحيحة منذ البداية.

س4: ما هي الشهادات التي يجب أن تستوفيها الرافعة العلوية؟

ويعتمد ذلك على بلد الوجهة والصناعة. تشمل المعايير الشائعة القابلة للتطبيق معايير FEM (الأوروبية)، وسلسلة ASME B30 (أمريكا الشمالية)، ومعايير GB/T (الصين)، وISO 4301 لتصنيف العمل. يجب أن تفي المعدات المقاومة للانفجار للبيئات الخطرة بمتطلبات شهادة ATEX (أوروبا) أو IEC 60079. عند الشراء، تأكد من المعايير التي تنطبق على منشأتك واطلب وثائق الامتثال. علامة CE مطلوبة للمعدات المطروحة في السوق الأوروبية. تنتج Voitto معدات تفي بالمعايير الدولية ويمكنها تقديم وثائق الاعتماد ذات الصلة عند الطلب.

س5: ما المدة التي يستغرقها استلام رافعة علوية مخصصة؟

تعتمد المهل الزمنية على المواصفات وحجم الطلب. عادةً ما يتم شحن التكوينات القياسية في غضون 15-30 يومًا. تتطلب التصاميم المخصصة ذات السعة غير القياسية أو المتطلبات البيئية الخاصة أو أنظمة التحكم المعقدة عمومًا 30-60 يومًا من تأكيد الطلب. تنطبق المهل الزمنية الأطول على المعدات الكبيرة جدًا أو المتخصصة للغاية. عند التخطيط لمنشأة جديدة أو خط إنتاج جديد، فإن تأكيد مواصفات الرافعة في وقت مبكر من الجدول الزمني للمشروع يجنب التأخير في مرحلة التركيب.
