Antes de instalar un grúa giratoria, una de las preguntas más comunes que hacen los compradores es: ¿Mi suelo, pared o estructura de acero existente puede soportar la carga de forma segura? Esta es una preocupación fundamental, especialmente para talleres, almacenes y plantas de producción, donde una instalación inadecuada puede provocar peligros de seguridad, daños estructurales y costosos tiempos de inactividad. Desde el grosor del hormigón y los requisitos de los pernos de anclaje hasta la capacidad de carga de la pared y el refuerzo estructural, cada detalle de la instalación afecta directamente al rendimiento de la elevación y a la fiabilidad a largo plazo.

En esta guía, explicaremos los requisitos clave del suelo, la pared y la estructura para la instalación de grúas pluma, ayudándole a tomar decisiones informadas antes de la compra y la instalación.

¿Por qué es importante la instalación adecuada de una grúa pluma?

Una instalación adecuada afecta directamente la seguridad, la estabilidad de elevación y la vida útil. Incluso una grúa pluma bien construida puede desarrollar problemas operativos si la estructura base no se prepara correctamente. En el uso industrial real, los fallos comunes a menudo provienen de un espesor inadecuado del hormigón, una mala posición de los pernos de anclaje o puntos de montaje en pared sin soporte, en lugar del cuerpo de la grúa en sí. Un sistema instalado correctamente reduce los costos de mantenimiento, mejora la precisión de la elevación y ayuda a evitar tiempos de inactividad causados por movimientos estructurales o transferencia de carga desigual.

Requisitos de seguridad y cumplimiento

En el caso de las aplicaciones industriales, la instalación debe cumplir con la normativa local de construcción y las normas sobre equipos de elevación. En el mercado estadounidense, los compradores suelen basarse en los requisitos de la OSHA y la ANSI. Por ejemplo, muchos sistemas exigen una prueba de carga de 125% antes de su puesta en servicio, lo que significa que una grúa de brazo de 1 tonelada suele someterse a una prueba de 1,25 toneladas tras su instalación.

Impacto en la vida útil

Una instalación deficiente puede acortar significativamente la vida útil del equipo. Cuando la placa base no está nivelada o los pernos de anclaje están bajo tensión desigual constante, los rodamientos y las juntas giratorias se desgastan más rápido, lo que a menudo genera problemas de mantenimiento en los primeros 12 a 24 meses.

Requisitos del suelo para grúas pluma de montaje en el suelo

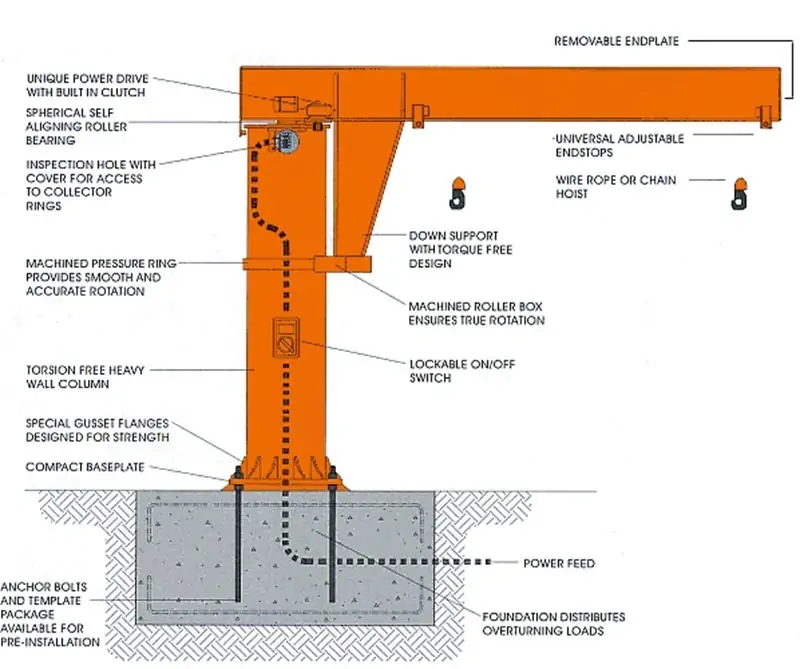

Para grúas pluma de montaje en el suelo, la losa de hormigón y la cimentación son los elementos fundamentales que soportan la carga. Los compradores deben confirmar primero si el suelo existente del taller fue diseñado para equipos de elevación, especialmente en plantas más antiguas.

Espesor mínimo de concreto

Como referencia práctica, se utiliza comúnmente el siguiente espesor de losa:

A loseta reforzada de 6 pulgadas se considera comúnmente el mínimo para aplicaciones de servicio ligero. Para 2 toneladas o más, muchos fabricantes recomiendan 8 pulgadas o más.

Resistencia del concreto

En la mayoría de los entornos industriales, concreto de 3000 PSI es el estándar mínimo. Para aplicaciones de uso medio, 4000 PSI se especifica más comúnmente. El concreto debe curarse completamente antes de perforar los anclajes, lo que generalmente significa 28 días después de verter.

Área de cimentación y distancia al borde

La losa debe extenderse más allá del perímetro de la placa base para distribuir la carga de manera uniforme. Como regla general, mantenga al menos 300 mm (12 pulgadas) de hormigón claro alrededor del área del perno de anclaje para reducir el riesgo de agrietamiento.

Requisitos de Pared para Grúas Pluma Montadas en Pared

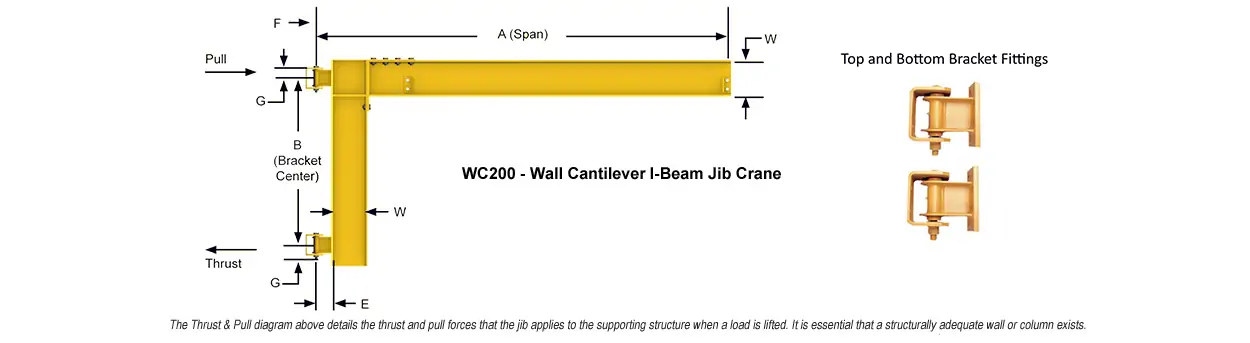

Plumas murales ahorrar espacio en el suelo, pero la pared en sí debe ser estructuralmente capaz de resistir tanto la carga vertical como el momento de flexión.

¿Puede cualquier pared soportar una grúa pluma?

La respuesta corta es no.

Los muros divisorios de ladrillo, los muros de bloques ligeros y los paneles no portantes generalmente no son adecuados. En la mayoría de los casos, la grúa debe fijarse a:

• muro de hormigón armado
• columna de acero
• viga estructural

Para muros de concreto, 200 mm de espesor o más se prefiere comúnmente para sistemas de uso liviano.

Requisitos de soporte y perno

Los soportes de pared suelen utilizar placas de soporte superior e inferior para distribuir la fuerza. Los pernos de alta resistencia, como Grado 5 o superior se utilizan ampliamente en instalaciones industriales.

Comprobación de carga y momento

La pared debe resistir la fuerza de rotación generada por la pluma.

Una fórmula de referencia simple es:

$M = F \times L$M=F×L

Dónde:

• M momento flector
• F carga levantada
• L longitud del plúmforo

Por ejemplo, un Carga de 1000 kg con un brazo de 4 m crea aproximadamente 4000 kg·m de la fuerza de momento en el soporte de la pared.

Por esta razón, la verificación estructural es fundamental para los sistemas montados en la pared.

Requisitos Estructurales y Cálculos de Carga

Más allá del piso o la pared, los compradores también deben verificar si la estructura del edificio circundante puede absorber cargas dinámicas repetidas.

Carga estática y carga dinámica

La carga de trabajo real suele ser mayor que la carga nominal debido a que el izaje crea fuerza de impacto.

Para cálculos de ingeniería prácticos, muchos proyectos utilizan un factor dinámico de 1,15–1,25.

Esto significa:

• carga nominal = 1000 kg
• carga de diseño ≈ 1150–1250 kg

Este margen adicional tiene en cuenta la aceleración de elevación y la fuerza de frenado.

Soporte de estructura de acero

Si la grúa está montada en una columna de acero existente, se debe verificar el tamaño de la columna, el grosor de la brida y el anclaje de la base.

Por ejemplo, una columna de acero común de taller puede ser suficiente para 500 kg a 1 tonelada, pero las longitudes de pluma más largas aumentan significativamente la fuerza de vuelco.

Cuándo recurrir a un ingeniero estructural

Para proyectos superiores a 1 tonelada de capacidad, alcance de pluma largo o pisos suspendidos, se recomienda encarecidamente una revisión estructural profesional.

Errores de instalación comunes a evitar

Muchos problemas de campo provienen de sencillos errores de instalación.

Instalando directamente sobre una losa delgada de taller

Los suelos de fábrica estándar suelen ser 100-120 mm es grueso y puede que no esté diseñado para soportar cargas de elevación concentradas.

Anclajes demasiado cerca del borde de la losa

Una distancia al borde insuficiente puede provocar el desprendimiento del hormigón.

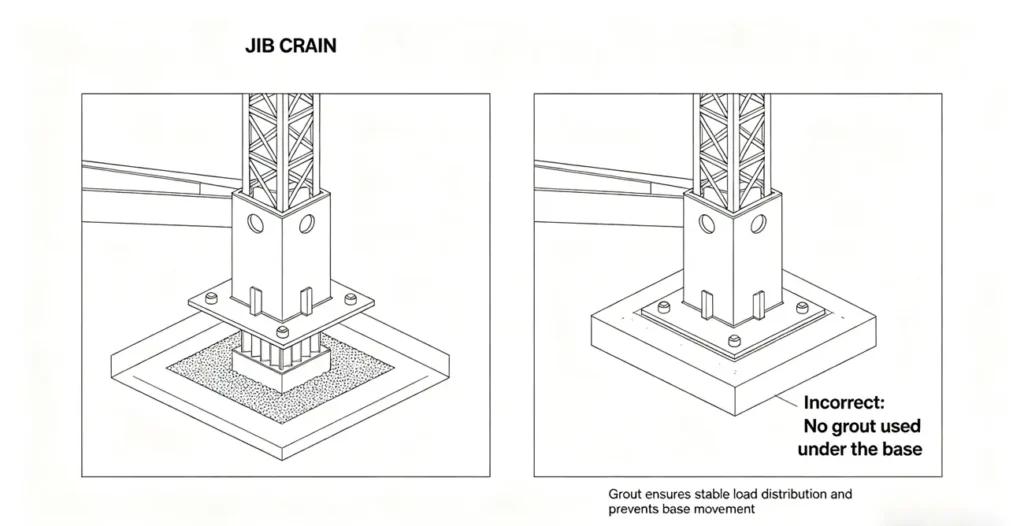

No lechada debajo de la placa base

Un pequeño hueco debajo de la placa base puede provocar una carga puntual y la fatiga de los pernos.

La lechada no expansiva se usa comúnmente para garantizar un soporte completo.

Ignorando el espacio libre del oscilamiento

Deje siempre suficiente espacio para la rotación de la pluma y evite chocar contra paredes, estanterías o tuberías.

Lista de verificación de instalación de grúa pluma antes de la puesta en servicio

Antes de poner en servicio la grúa pluma, se debe completar una inspección completa de la instalación para garantizar una operación segura, estabilidad estructural y cumplimiento de la capacidad de elevación nominal. Una verificación adecuada antes de la puesta en marcha ayuda a reducir los riesgos de seguridad, evitar daños prematuros al equipo y garantizar que la grúa funcione de manera confiable desde el principio.

Lista de verificación de instalación detallada

Por favor, compruebe los siguientes puntos antes de la puesta en servicio:

1. Espesor de la losa verificado
   Compruebe que el espesor de los cimientos de hormigón cumple los requisitos de resistencia a la carga especificados en el plano de instalación y en el proyecto técnico.
2. Resistencia del hormigón confirmada
   Asegúrese de que el concreto haya curado completamente y alcanzado la resistencia a la compresión requerida antes de instalar los pernos de anclaje y aplicar cualquier carga.
3. Pernos de anclaje apretados
   Verifique que todos los pernos de anclaje estén instalados correctamente y apretados a los valores de torque recomendados.
4. Placa base nivelada
   Asegúrese de que la placa base esté completamente nivelada para mantener la estabilidad de la grúa y garantizar una rotación suave durante la operación.
5. Radio de giro libre
   Verifique que el área de rotación completa del brazo de la pluma esté libre de muros, equipos, estanterías u otras obstrucciones.
6. Prueba de carga 125% completada
   Realice una prueba de carga en 1251 TP3T de la capacidad nominal para verificar la integridad estructural y el rendimiento seguro de elevación antes del uso regular.

Conclusión

Una instalación de pluma giratoria debe comenzar siempre con la estructura, no solo con el equipo. Ya sea montada en el suelo o en la pared, una evaluación adecuada del grosor del hormigón, la resistencia de la pared, los pernos de anclaje y la ruta de carga es esencial para una operación segura y una fiabilidad a largo plazo. Para los compradores que planean un proyecto de instalación nueva o de modernización, la verificación temprana de estos requisitos estructurales puede prevenir costosas modificaciones posteriores y garantizar que la grúa funcione según lo esperado.

Preguntas frecuentes

¿Qué grosor de hormigón se requiere para una grúa pluma?

Para la mayoría de las plumas de grúa de montaje en piso, utilice 150 mm concreto para 0.5–1 tonelada, 200 mm para 2 toneladas, y 300 mm+ para cargas más pesadas. Se recomienda generalmente una losa reforzada con una resistencia de 3000 a 4000 PSI.

¿Se puede instalar una grúa pluma de pared en una pared de ladrillos?

Generalmente no. Las paredes de ladrillo y bloque hueco no son adecuadas para la instalación como soporte de carga. Las plumas de pared deben fijarse a paredes de hormigón armado, columnas de acero o vigas estructurales para garantizar un uso seguro a largo plazo.

¿Necesito un ingeniero estructural para la instalación?

Se recomienda una revisión estructural para capacidades superiores a 1 tonelada, longitudes de pluma largas, sistemas montados en la pared o pisos de talleres antiguos. Esto ayuda a confirmar la capacidad de carga, la seguridad del anclaje y la estabilidad estructural a largo plazo.

¿Cuánto tiempo debe curar el concreto antes de la instalación?

El concreto debe curarse por 28 días antes de la perforación de anclajes y la instalación de la grúa. Esto permite que la losa alcance la resistencia de diseño y reduce el riesgo de grietas o aflojamiento de los anclajes durante la operación.

¿Qué tipo de pernos de anclaje se deben usar?

Las opciones comunes incluyen anclajes de cuña, anclajes químicos y pernos fundidos in situ. Para proyectos de reacondicionamiento, se utilizan ampliamente anclajes de alta resistencia Grado 8.8, mientras que los pernos fundidos in situ se prefieren para cimientos nuevos.

¿Cuánto espacio se necesita para la rotación de una pluma con pivote?

El espacio requerido depende de la longitud del brazo y el ángulo de giro. Por ejemplo, un brazo de 3 m con una rotación de 360° típicamente requiere al menos un diámetro de trabajo libre de 6 m, más un margen de seguridad alrededor del área de giro.

¿Qué prueba de carga se requiere tras la instalación?

La mayoría de las grúas de pluma requieren una prueba de carga de comprobación de 125% antes de su uso. Para una grúa de 1000 kg, la carga de prueba suele ser 1250 kg para verificar la resistencia del ancla, la estabilidad de la base y la rotación suave.

¿Cuáles son los problemas de instalación más comunes?

Los problemas de instalación más comunes incluyen un espesor insuficiente del concreto, una colocación inadecuada de los pernos de anclaje, una placa base desnivelada y un soporte de pared o estructural inadecuado. Estos problemas pueden causar vibraciones, aflojamiento de los pernos, distribución desigual de la carga y una vida útil reducida de la grúa.
