Puente grúa vs Polipasto: ¿Cuál es la diferencia?

Si está buscando equipos de elevación, es probable que se haya encontrado con puentes grúa y polipastos. Muchos compradores los consideran lo mismo. Pero no lo son.

Elegir la opción equivocada supone malgastar el presupuesto, perder eficacia o, lo que es peor, un riesgo para la seguridad en la planta. En este artículo se explica exactamente en qué se diferencia un puente grúa de un polipasto, cómo funcionan juntos y cuál de ellos necesita realmente su empresa.

¿Qué es una grúa puente?

Un puente grúa es un sistema completo de manipulación de materiales. Se instala por encima de tu espacio de trabajo sobre raíles fijos y mueve cargas en tres direcciones: a izquierda y derecha por el carril, hacia delante y hacia atrás por el puente, y hacia arriba y hacia abajo mediante el polipasto.

El sistema consta de varios componentes principales que funcionan conjuntamente.

Principales componentes de una grúa puente

• Viga de puente - la viga horizontal que abarca la anchura de su nave
• Terminar camiones - los conjuntos de ruedas que se desplazan por los carriles de rodadura
• Carriles de pista - los raíles fijos montados en la estructura de su edificio o en soportes independientes
• Carro - la unidad que se desplaza a lo largo de la viga del puente
• Elevador - el mecanismo de elevación montado en el carro
• Sistema de control - mando colgante, remoto o de cabina

El punto clave: el puente grúa es el sistema completo. El polipasto es solo una parte del mismo.

Tipos de grúas puente

Existen dos tipos principales de grúas puente.

Grúa puente de una sola viga - Una viga principal, adecuada para cargas de hasta 32 toneladas en la mayoría de las configuraciones estándar. Menor coste, menor peso en la estructura de su edificio.

Grúa puente de doble viga - dos vigas paralelas, maneja cargas más pesadas de hasta 500 toneladas, ofrece una altura de gancho más baja para una mejor altura de elevación vertical.

Ambos tipos cubren toda la superficie de su nave. Esa capacidad de cobertura total es la ventaja definitoria de un sistema de puente grúa.

¿Qué es un polipasto?

Un polipasto es sólo un dispositivo de elevación. Mueve cargas verticalmente, hacia arriba y hacia abajo. Por sí solo, no proporciona cobertura horizontal.

Tipos de polipastos utilizados en grúas puente

Existen dos tipos principales utilizados en entornos industriales.

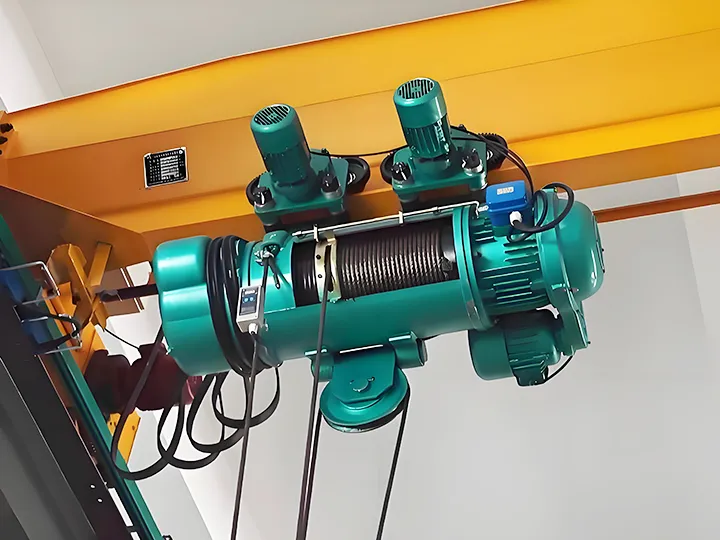

Polipasto eléctrico de cable - utiliza un cable de acero enrollado en un tambor. Adecuado para cargas pesadas, grandes alturas de elevación y ciclos frecuentes. Rango de carga común: 1 a 80 toneladas.

Polipasto eléctrico de cadena - Utiliza una cadena metálica. Mejor para cargas ligeras y alturas de elevación más bajas. Más compacta y de menor coste, normalmente menos de 10 toneladas.

Un polipasto puede montarse en un carro de puente grúa, en un brazo de pluma, en una viga monorraíl o incluso en un punto fijo de una estructura. Su función es la misma en todos los casos: elevar la carga.

¿Puede funcionar un polipasto sin grúa?

Sí. Un polipasto de punto fijo montado en una viga o gancho de techo puede elevar cargas directamente debajo de él. Pero no puede mover esa carga horizontalmente. Para la mayoría de los entornos de producción, esa limitación hace que un polipasto independiente sea poco práctico para el flujo de material entre estaciones de trabajo.

Puente grúa frente a polipasto: Comparación lado a lado

Este cuadro resume las principales diferencias entre ambas.

La diferencia radica fundamentalmente en la cobertura. Los puentes grúa y los polipastos sirven para diferentes ámbitos de trabajo: la grúa te da movilidad total en la bahía, el polipasto te da un punto de elevación.

Funcionamiento conjunto de grúas puente y polipastos

Aquí es donde muchos compradores se confunden. En una grúa puente estándar, el polipasto no está separado de la grúa, sino que se instala como parte de ella.

El carro se desplaza a lo largo de la viga del puente. El polipasto de la grúa está montado en ese carro. Cuando manejas la grúa, estás controlando los tres ejes simultáneamente: desplazamiento del puente, desplazamiento del carro y elevación del polipasto.

Este diseño integrado significa que la selección del polipasto afecta directamente al rendimiento de todo el sistema. Entre los parámetros clave a tener en cuenta se incluyen:

• Capacidad de elevación - el polipasto debe igualar o superar la carga nominal de la grúa
• Altura de elevación - determinado por la capacidad del tambor y la longitud del cable
• Clase de servicio — Clasificación ISO M (M1 a M8) debe coincidir con su frecuencia de funcionamiento
• Espacio libre - los diseños de polipasto de altura reducida maximizan la altura de elevación vertical

El desajuste entre las especificaciones del polipasto y la aplicación de la grúa es una de las causas más comunes de avería prematura del equipo.

¿Cuál necesita realmente?

Utiliza este sencillo marco.

Elija un sistema de grúa puente cuando:

• Necesita mover cargas a múltiples puntos de su bahía
• Sus instalaciones tienen un flujo de producción definido entre estaciones de trabajo
• El peso de la carga supera lo que puede soportar una grúa giratoria o un monorraíl
• Necesita cobertura de manipulación de materiales en toda la planta

Elija un polipasto autónomo cuando:

• Sólo es necesario subir y bajar en un único punto fijo
• La aplicación es el mantenimiento, el trabajo en el muelle de carga, o una sola estación de la máquina
• Las limitaciones de presupuesto y espacio descartan un sistema de pista completo
• Una grúa de brazo o monorraíl proporcionará el movimiento horizontal limitado necesario

Para la mayoría de las instalaciones de fabricación, la respuesta es un sistema de grúa puente completo, con el polipasto de grúa puente adecuado seleccionado para satisfacer los requisitos de trabajo.

Alan

Especialista en Soluciones de Grúas · Voitto Crane

10+Años Exp.

5,000+Clientes

50+Países

Especializada en soluciones de exportación de grúas puente, grúas pórtico, grúas pluma, grúas portuarias y grúas EOT. Más de 10 años ayudando a clientes de todo el mundo con asesoramiento preventa, selección de capacidad y configuraciones específicas para cada emplazamiento.

+86 136 3963 3287 [email protected] Contacte con nosotros

Conclusión

Un puente grúa es un sistema. Un polipasto es un componente. Entender esta distinción evita costosas especificaciones erróneas.

Si su operación requiere mover materiales a través de un área de trabajo, necesita una grúa puente. Si tiene que elevar en un solo punto, puede bastar con un polipasto montado en una pluma, un monorraíl o un punto fijo.

Antes de solicitar un presupuesto, defina el peso de su carga, la altura de elevación, la distancia de desplazamiento y el número de ciclos diarios. Esos cuatro parámetros determinan si necesita un sistema de puente grúa completo o una solución de polipasto más sencilla.

Si no está seguro de qué configuración se adapta a sus instalaciones, el equipo de ingenieros de Voitto Crane puede revisar su disposición y recomendarle la configuración adecuada.

PREGUNTAS FRECUENTES

P1: ¿Es lo mismo un polipasto que un puente grúa?

No. Un polipasto es un dispositivo de elevación que mueve cargas verticalmente. Una grúa puente es un sistema completo que incluye un polipasto, un carro, una viga puente, carriles de rodadura y un sistema de control. El polipasto es un componente de la grúa. Se puede utilizar un polipasto sin un sistema de grúa completo, pero una grúa puente siempre requiere un polipasto como mecanismo de elevación.

P2: ¿Puedo añadir un polipasto a un puente grúa existente?

Sí, en la mayoría de los casos. Sin embargo, el polipasto de sustitución debe ajustarse a la capacidad nominal, la altura de elevación y la clase de servicio de la grúa. También debe ser compatible con el montaje del carro existente. Confirme siempre las especificaciones del polipasto con el fabricante de la grúa antes de adquirir un repuesto o una actualización.

P3: ¿Cuál es la diferencia entre un polipasto de cable y un polipasto de cadena en una grúa puente?

Los polipastos de cable soportan cargas más pesadas, mayores alturas de elevación y frecuencias de ciclo más elevadas. Son la elección estándar para grúas puente industriales de más de 5 toneladas. Los polipastos de cadena son más compactos y económicos, adecuados para aplicaciones ligeras de menos de 10 toneladas con una frecuencia de funcionamiento menor. Para entornos de producción de alto rendimiento, el cable de acero suele ser la mejor inversión a largo plazo.

P4: ¿Cómo puedo elegir la capacidad de elevación adecuada para mi puente grúa?

Empiece con su peso máximo de carga y añada un margen de seguridad: la mayoría de los ingenieros aplican 10-25% por encima de la carga máxima prevista. A continuación, confirme que la clase de servicio se ajusta a sus ciclos de elevación diarios. Las normas ISO y FEM clasifican el servicio de la grúa de M1 (uso ocasional ligero) a M8 (uso continuo muy intenso). La falta de correspondencia entre la clase de servicio y el uso real es una de las principales causas de fallo prematuro del polipasto.

P5: ¿Qué es un polipasto de puente grúa de altura reducida y cuándo lo necesito?

Un polipasto de altura reducida está diseñado para minimizar la distancia entre la parte inferior de la viga del puente y el gancho. Se utiliza cuando el espacio vertical en sus instalaciones es limitado. Los polipastos estándar requieren más altura libre. Si la altura de su edificio es limitada, especificar un diseño de altura baja le permite maximizar la altura de elevación utilizable dentro del espacio disponible.
