تُصنّف هذه الرافعة الجسرية بقدرة رفع تصل إلى 50 طنًا، وهي متوفرة بتكوينات أحادية العارضة، وثنائية العارضة، ومثبتة على قضبان، ومزودة بإطارات مطاطية. صُممت هذه الرافعة خصيصًا لمواقع مستودعات الصلب، ومصانع الخرسانة الجاهزة، وأحواض بناء السفن، ومحطات الحاويات التي تتطلب رفعًا موثوقًا ومتكررًا للأحمال الثقيلة. يتم تحديد طول الامتداد وارتفاع الرفع وفقًا لموقعك قبل بدء عملية التصنيع.
الرافعة الجسرية 50 طن هي معدات رفع ثقيلة. نستخدمها عادة في مناطق مثل الموانئ وساحات الشحن الخارجية والمصانع ومواقع البناء. يستخدمها المشغلون لرفع وتحميل وتفريغ الصلب والحاويات ومكونات المعدات الثقيلة وما إلى ذلك. يمتد العارضة الرئيسية على ساقين لتشكيل هيكل “باب”، لذلك تسمى رافعة جسرية.
رافعة جسرية سعة ٥٠ طنًا هي نظام رفع جسري. صُممت هذه المعدات خصيصًا للتعامل مع الأحمال الكبيرة والثقيلة في المواقع التي يصعب فيها تركيب رافعات علوية ثابتة، مثل المخازن المكشوفة وورش الإنتاج ومحطات الموانئ. يتكون هيكلها من عارضة رئيسية تمتد على مساحة العمل، مدعومة بدعامات جانبية. تتحرك آلية الرفع، المثبتة على عربة، على طول العارضة الرئيسية لرفع ونقل وتحديد مواقع البضائع مثل ألواح الصلب ومكونات الخرسانة مسبقة الصب والحاويات والأجزاء الميكانيكية.
نظراً لأن قدرة الرفع المقدرة بـ 50 طناً تغطي نطاقاً واسعاً من ظروف التشغيل، توفر VOITTO ثمانية تكوينات هيكلية للاختيار من بينها، بما في ذلك النوع L ذو العارضة المفردة، والنوع A ذو العارضة المزدوجة، والنوع U شديد التحمل، والرافعة المثبتة على سكة حديدية (RMG)، والرافعة ذات الإطارات المطاطية (RTG)، والرافعة ذات الجمالون، والرافعة المصممة خصيصاً لبناء السفن، والرافعة المصممة خصيصاً لإنشاء أنفاق الحماية. ويمكن تخصيص كل من طول الامتداد، وارتفاع الرفع، ودورة التشغيل، ونمط التحكم لرافعة VOITTO الجسرية ذات 50 طناً لتتناسب مع تصميم موقع المستخدم، وتكرار التشغيل، والظروف البيئية الخارجية.
تقدم VOITTO أنواعًا مختلفة من الرافعات الجسرية سعة 50 طنًا. يمكن للمستخدمين تخصيصها وفقًا لبيئات العمل المختلفة والأشكال الهيكلية للمصانع أو ساحات الشحن الخارجية. فيما يلي بعض الأنواع الشائعة وسيناريوهات استخدامها:
تتبنى الرافعة الجسرية أحادية العارضة من النوع L تصميم دعامة من النوع L وهيكل عارضة رئيسية واحدة. يتم إمالة أو زاوية أحد جانبي الدعامة على شكل L، مما يزيد بشكل فعال من مساحة الرفع ويسهل تحميل وتفريغ ومناولة البضائع الطويلة أو الكبيرة أو العريضة.
التطبيق: يستخدمه المستخدمون لرفع المواد الأكبر حجماً والأطول طولاً والأعرض عرضاً، مثل الفولاذ والألواح الفولاذية والمقاطع الفولاذية والأنابيب والحاويات والأجزاء الميكانيكية الكبيرة.
احصل على عرض أسعار| النوع | رافعة جسرية أحادية العارضة من النوع L |
|---|---|
| سعة الحمولة (الخطاف الرئيسي والخطاف الإضافي) | 50/10 طن |
| الامتداد | 18~35 م |
| ارتفاع الرفع | 10~12 م |
| سرعة الرفع | 6.5~9.2 م/دقيقة |
| سرعة حركة العربة | 39.5 م/دقيقة |
| سرعة حركة الرافعة | 40.2 م/دقيقة |
| واجب العمل | A5 |
تتميز الرافعة الجسرية ذات العارضة المزدوجة من النوع A بهيكل مزدوج العارضة ودعامات على شكل حرف A. يوفر التصميم المزدوج العارضة قدرة تحميل أعلى ومسافة أوسع، مما يتيح رفع المواد الثقيلة والضخمة. توفر الدعامات على شكل حرف A الاستقرار وتوزيع الحمولة المتوازن، مما يجعلها مناسبة للعمليات المتكررة وطويلة الأمد والحمولة الثقيلة.
التطبيق: غالبًا ما يستخدمه المشغلون لرفع المواد ذات الحمولة الكبيرة مثل الألواح الفولاذية والمقاطع الفولاذية والملفات والحاويات والمعدات الكبيرة وأجزاء السفن.
احصل على عرض أسعار| النوع | رافعة جسرية مزدوجة العارضة من النوع A |
|---|---|
| سعة الحمولة (الخطاف الرئيسي والخطاف الإضافي) | 50/10 طن |
| الامتداد | 18~35 م |
| ارتفاع الرفع | 10~12 م |
| سرعة الرفع | 1~8 م/دقيقة |
| سرعة حركة العربة | 5~31 م/دقيقة |
| سرعة حركة الرافعة | 4~42 م/دقيقة |
| واجب العمل | A5 |
الرافعة الجسرية ذات العارضة المزدوجة من النوع U هي معدات رفع للخدمة الشاقة. على عكس الدعامات التقليدية من النوع A أو L، فإن الدعامات على شكل U تكون متباعدة بشكل أكبر وتقف في وضع مستقيم، مما يخلق مساحة أكبر أسفل الجسر. وهذا يسمح بسهولة الوصول للمركبات الكبيرة أو شاحنات الحاويات أو البضائع ذات العرض الزائد، دون أن تعيقها الدعامات.
التطبيق: يستخدم المشغلون الرافعات الجسرية الثقيلة لرفع الحاويات واللفائف الفولاذية والألواح الفولاذية والآلات والمعدات الكبيرة والبضائع ذات العرض الزائد. وهي مناسبة بشكل خاص لرفع الأحمال ذات الحمولة الكبيرة وتحميل وتفريغ المواد ذات العرض الزائد.
احصل على عرض أسعار| النوع | رافعة جسرية من النوع U للخدمة الشاقة |
|---|---|
| سعة التحميل | 50/10 طن |
| الامتداد | 18~35 م |
| ارتفاع الرفع | 11 م |
| سرعة الرفع | 6.5~9.5 م/دقيقة |
| سرعة حركة العربة | 39.5 م/دقيقة |
| سرعة حركة الرافعة | 40.5~44.5 م/دقيقة |
| واجب العمل | A5 |
الرافعة الجسرية المثبتة على سكة حديدية (RMG) هي رافعة جسرية شديدة التحمل تعمل على سكك حديدية وتستخدم عادةً لتحميل وتفريغ الحاويات وعمليات الساحة. يمكن لمعدات الرافعة RMG المزودة برافعة خاصة بالحاويات رفع حاويات بطول 20 قدمًا و40 قدمًا و45 قدمًا.
التطبيق: يتحكم السائق في RMG من خلال الكابينة أو جهاز التحكم عن بعد أو النظام الآلي لإكمال رفع وتكديس الحاويات، وعادة ما يكون قادرًا على تكديس الحاويات على ارتفاع من 5 إلى 8 طبقات.
احصل على عرض أسعار| النوع | رافعة جسرية مثبتة على سكة حديدية |
|---|---|
| سعة التحميل | 50 طن |
| الامتداد | 30~50 م |
| ارتفاع الرفع | 15~22 م |
| سرعة الرفع | 12/20 م/دقيقة |
| سرعة حركة العربة | 34 م/دقيقة |
| سرعة حركة الرافعة | 29 م/دقيقة |
| تحميل وتفريغ البضائع | 20، 40، 45، حاوية |
| واجب العمل | A7 |
الرافعة الجسرية ذات الإطارات المطاطية هي جهاز رفع متخصص لمحطات الحاويات. وهي مستقلة عن السكك الحديدية، وتتميز بقاعدة مزودة بإطارات مطاطية، مما يسمح بنقلها بمرونة إلى مناطق مختلفة من المحطة. وهذا يجعل الرافعة RTG قابلة للتكيف بدرجة عالية.
التطبيق: يستخدمه المستخدمون لرفع وتكديس الحاويات، مثل الحاويات مقاس 20 قدمًا و40 قدمًا و45 قدمًا. تسمح آلية التنقل المزودة بإطارات مطاطية بنقله إلى مناطق عمل مختلفة، مما يتيح تكديس الحاويات بنظام 5+1 أو 6+1. وهو مثالي لعمليات تحميل الحاويات وتفريغها وتخزينها التي تتطلب قدرة عالية على التنقل ومواقع مرنة.
احصل على عرض أسعار| النوع | رافعة جسرية مطاطية RTG |
|---|---|
| سعة التحميل | 50 طن |
| الامتداد | 23.47/26 م |
| ارتفاع الرفع | 16.5/19.5 م |
| سرعة الرفع | 20/45 م/دقيقة |
| سرعة حركة العربة | 32.5 م/دقيقة |
| سرعة حركة الرافعة (حمولة كاملة/حمولة فارغة) | 35/135 م/دقيقة |
| تحميل وتفريغ البضائع | 20، 40، 45، حاوية |
| مصدر الطاقة | مجموعة مولدات ديزل أو ثلاثي الأطوار AC380V 50Hz |
| واجب العمل | A7 |
تستخدم الرافعات الجسرية ذات الدعامات هيكل دعامات في جميع أجزائها. مقارنة بالرافعات الجسرية التقليدية ذات العارضة المزدوجة من النوع الصندوقي، فإنها تستخدم أنابيب أو أقسام فولاذية ملحومة لتشكيل هيكل دعامات. يمكن للعملاء تخصيص العارضة الرئيسية أو أذرع الرافعة للهيكل الدعامات لتناسب تطبيقاتهم المحددة. تتميز الرافعات الجسرية ذات الدعامات بوزنها الخفيف ومقاومتها الممتازة للرياح، مما يجعلها مناسبة للاستخدام في الأماكن المفتوحة أو التي تكثر فيها الرياح.
التطبيق: تستخدم الرافعات الجسرية ذات الدعامات بشكل شائع في ساحات الشحن المفتوحة، وساحات تخزين الصلب، وساحات الحجر، ومصانع المكونات الجاهزة، وما إلى ذلك. يستخدمها المشغلون لرفع الصلب والحجر ومكونات الخرسانة والمقاطع الكبيرة وأجزاء التجميع.
احصل على عرض أسعار
| الأنواع | رافعة جسرية |
|---|---|
| سعة التحميل | 50 طن |
| الامتداد | 18~28.5 م |
| ارتفاع الرفع | 10~12 م |
| سرعة الرفع | 5.9~9.2 م/دقيقة |
| سرعة حركة العربة | 38.5 م/دقيقة |
| سرعة حركة الرافعة | 39.7 م/دقيقة |
| واجب العمل | A5 |
رافعات جسرية أحواض بناء السفن هي معدات رفع ذات سعة كبيرة ومدى واسع. يقوم مصنعو الرافعات بتجهيزها بنظامين أو أكثر من أنظمة الخطافات، مما يسمح بالرفع الفردي أو الرفع المتزامن باستخدام خطافين أو أربعة خطافات.
التطبيق: يستخدمه عمال أحواض بناء السفن لرفع وتجميع أجزاء كبيرة من بدن السفن ووحدات السفن والمكونات الثقيلة، ولإجراء إصلاحات وصيانة السفن.
احصل على عرض أسعار| النوع | رافعة جسرية لحوض بناء السفن |
|---|---|
| سعة التحميل | 50 طن |
| الامتداد | 35~50 م |
| ارتفاع الرفع | 50 متر |
| سرعة الرفع | 0.4~4.5~9 م |
| سرعة حركة العربة | 2~17.5~35 م/دقيقة |
| سرعة حركة الرافعة | 2~20 م/دقيقة |
| واجب العمل | A5 |
تتبنى رافعة جسرية الدرع هيكلًا مزدوج العارضة ومزودة بنظام عربة مزدوجة، مما يلبي متطلبات رفع المكونات الكبيرة وجهاز الدرع المضيف، ويضعها بدقة في موضع تجميع جهاز الدرع.
التطبيق: تستخدم الرافعة الجسرية المزودة بدرع بشكل أساسي لتجميع وتفكيك آلات الدرع، وكذلك لرفع ومناولة أجزاء بطانة الأنفاق.
احصل على عرض أسعار
| النوع | رافعة جسرية مع درع |
|---|---|
| سعة التحميل | 50+50 طن |
| الامتداد | 34 م |
| ارتفاع الرفع | 1.5+21 م |
| سرعة الرفع | 0.5~5~7 م |
| سرعة حركة العربة | 3~30 م/دقيقة |
| سرعة حركة الرافعة | 4~25 م/دقيقة |
| مصدر الطاقة | ثلاثي الطور، تيار متردد 50 هرتز، 380 فولت |
| واجب العمل | A3 |
يختلف سعر رافعة جسرية سعة ٥٠ طنًا تبعًا لتكوينها، وامتدادها، وارتفاع الرفع، وطريقة التحكم، ومتطلبات التركيب المحلية. يوضح الجدول أدناه نطاقات الأسعار المرجعية للتكوينات الشائعة. جميع الأسعار بالدولار الأمريكي (USD) على أساس التسليم من المصنع (EXW)؛ ولا تشمل تكاليف الشحن والتركيب والتشغيل.
| الأنواع | قدرة الرفع | الامتداد | ارتفاع الرفع | السعر |
|---|---|---|---|---|
| رافعة جسرية أحادية العارضة من النوع L | 50 طن | 18~35 م | 10~12 م | $35,000 ~ 110,000 |
| رافعة جسرية مزدوجة العارضة من النوع A | 50 طن | 18~35 م | 10~12 م | $85,000 ~ 149,000 |
| رافعة جسرية من النوع U للخدمة الشاقة | 50 طن | 18~35 م | 11 م | $80,000 ~ 149,700 |
| رافعة جسرية مثبتة على سكة حديدية | 50 طن | 30~50 م | 15~22 م | $585,217 ~ 1,543,188 |
| رافعة جسرية مطاطية RTG | 50 طن | 23.47/26 م | 16.5/19.5 م | $786,457 ~ 1,159,420 |
| رافعة جسرية | 50 طن | 18~28.5 م | 10~12 م | $79,000 ~ 109,000 |
| رافعة جسرية لحوض بناء السفن | 50 طن | 35~50 م | 50 متر | $434,782 ~ 680,000 |
| رافعة جسرية مع درع | 50 طن | 34 م | 1.5+21 م | $85,000 ~ 149,000 |
صُممت رافعة جسرية بسعة 50 طنًا خصيصًا للعمليات المتكررة التي تتطلب حمل أحمال ثقيلة في المخازن المكشوفة وورش العمل ومحطات الموانئ، حيث تجمع بين قدرة تحمل عالية للأحمال ومرونة هيكلية. فيما يلي ميزاتها ومزاياها.

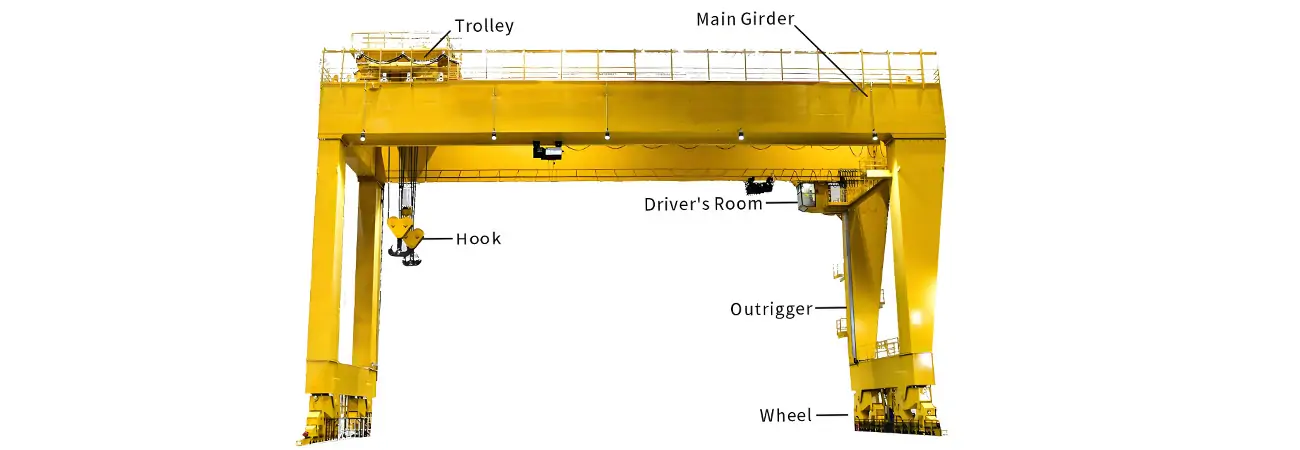

تتكون الرافعة الجسرية الثقيلة من العارضة الرئيسية المزدوجة، والعارضة الطرفية، والأذرع، ومنصة ممر الصيانة، وآلية تشغيل العربة، وأجهزة السلامة، وآلية التنقل، وآلية الرفع، والكابينة، وأجزاء أخرى. الخصائص الوظيفية لكل جزء هي كما يلي:
VOITTO هي شركة متخصصة في توريد الرافعات الجسرية في الصين. نحن متخصصون في توفير حلول رفع مخصصة لتلبية الاحتياجات المحددة لعملائنا. نحن نوفر رافعة جسرية مخصصة سعة 50 طنًا لتلبية احتياجاتك المتنوعة.
سنكون أصدقاء إلى الأبد بعد أن نتعامل مع بعضنا مرة واحدة. انطلاقًا من احتياجات العملاء وقيمهم، تلتزم VOITTO بمفهوم الخدمة ’المفهوم المتمركز حول العميل يؤدي إلى خلق القيمة“ وتعمل تدريجيًا على تحسين جودة الخدمة من مرحلة ما قبل البيع إلى مرحلة ما بعد البيع.
إذا كنت بحاجة إلى حلول تفصيلية لرافعات جسرية سعة 50 طنًا، فلا تتردد في التواصل معنا. اتصل بنا. لدينا فريق مبيعات ذو خبرة وكفاءة عالية، ملتزم بتزويد العملاء بمعلومات مفصلة عن المنتجات لمساعدتكم على اتخاذ خيارات مدروسة.
آلان
أخصائي حلول الرافعات · رافعة Voitto
متخصصون في حلول تصدير الرافعات العلوية، والرافعات الجسرية، والرافعات الجيبية، ورافعات الموانئ، ورافعات الجسور العلوية الكهربائية. خبرة تزيد عن 10 سنوات في مساعدة العملاء العالميين من خلال الاستشارات قبل البيع، واختيار السعة، والتكوينات الخاصة بكل موقع.
يعتمد السعر على نوع الهيكل، والمسافة بين العارضتين، وارتفاع الرفع، وفئة التشغيل. تتراوح أسعار الهياكل القياسية ذات العارضة المفردة أو المزدوجة عادةً من عشرات الآلاف إلى أكثر من مئة ألف دولار أمريكي. في الوقت نفسه، تُكلّف نماذج مناولة الحاويات المثبتة على قضبان أو ذات الإطارات المطاطية أكثر بكثير نظرًا لتعقيد آلية الحركة ونظام التحكم. تواصلوا معنا لتزويدنا بمتطلباتكم من حيث المسافة بين العارضتين وفئة التشغيل للحصول على عرض سعر دقيق.
تغطي التكوينات القياسية مسافة 18-35 مترًا. أما الأنواع المثبتة على السكك الحديدية وأنواع أحواض بناء السفن فتمتد إلى 50 مترًا لتغطية الساحات أو الأحواض الواسعة.
نعم. يتم تكوين كل من الامتداد وارتفاع الرفع ووضع التحكم وتصنيف الخدمة والنوع الهيكلي (L، A، U، RMG، RTG، truss، shipyard، أو shield) وفقًا لرسومات مشروعك وظروف الموقع.
تتطلب التكوينات القياسية عادةً عدة أسابيع من الإنتاج؛ أما الأنظمة الأكبر حجماً ذات الامتداد المخصص أو أنظمة النقل السريع بالسكك الحديدية (RMG/RTG) فتتطلب فترة زمنية أطول نظراً لتصنيع الهيكل ودمج نظام التحكم. ويتم تقديم تقارير مرحلية أسبوعية أثناء عملية الإنتاج.
تتميز رافعة الجسر بأرجل دعم أرضية خاصة بها، وتتحرك على مسارات أو عجلات أرضية، مما يجعلها مناسبة للساحات الخارجية التي لا تحتوي على هيكل بناء قائم. أما الرافعة العلوية، فتتحرك على قضبان مرتفعة مثبتة على أعمدة المبنى أو عوارض مسارها، مما يتطلب وجود دعامات هيكلية قائمة.
يقدّم فريق ما قبل البيع لدينا استشارات قبل البيع، ويصمّم حلولاً تتناسب مع احتياجاتك وبيئتك.
تقديم خيارات تخصيص لسعة الرفع، والامتداد وارتفاع الرفع وما إلى ذلك لتلبية الاحتياجات الخاصة.
تحديثات التقدم في الوقت الفعلي: التقارير الأسبوعية والتواصل مع رئيس الوزراء.
اختبار ما قبل التسليم: 100% فحوصات الحمولة والسلامة، تقارير مفصلة.
ضمان لمدة 3-5 سنوات واستبدال مجاني للعيوب غير المصنعية.
الدعم عبر الإنترنت على مدار الساعة طوال أيام الأسبوع والمساعدة في الموقع لمشاكل الرافعات.
نعم، لقد شاركت رافعاتنا الجسرية في مشاريع بناء جسور كبيرة الحجم وبناء سكك حديدية في البرازيل وباكستان وإندونيسيا وماليزيا ومصر ودول أخرى، حيث لعبنا دورًا رئيسيًا بشكل خاص وساهمنا في هذه المشاريع الإنشائية!
تدعم الرافعات الجسرية الخاصة بنا معايير الجهد الكهربائي العالمية لضمان التشغيل السلس في جميع أنحاء العالم. حل أي مخاوف لديك بشأن الجهد الكهربائي.
نعم، يمكن استخدام الرافعات الجسرية الخاصة بنا بشكل مستقر في البيئات القاسية مثل الرياح القوية أو درجات الحرارة المنخفضة بفضل تصميمها الخاص وهيكلها المادي.
يتراوح سعر الرافعة الجسرية من $1300 إلى $1900875. عادةً ما يتم تحديد السعر وفقًا للمعايير المحددة. اتصل بنا الآن للحصول على عرض أسعار أكثر احترافية!
نحن نقدم خدمة شاملة لما بعد البيع، بما في ذلك الصيانة الدورية والدعم الفني السريع وتوريد قطع الغيار. مدة الضمان القياسية هي سنة واحدة، مع خيارات للتمديد حسب احتياجاتك.
