Что такое стреловой кран? Типы, применение и как выбрать подходящий

Введение

В современных мастерских, складах и на производственных линиях безопасное и эффективное перемещение тяжелых материалов является ежедневной задачей. В условиях ограниченной площади и частых подъемных работ выбор правильного оборудования может значительно повысить производительность и безопасность труда. консольный кран Это одно из наиболее практичных и экономически эффективных решений для локальной погрузки и разгрузки материалов, широко используемое в производственных, ремонтных и сборочных операциях.

Но что же такое консольный кран, как он работает и какой тип лучше всего подходит для ваших задач? В этом руководстве мы рассмотрим его конструкцию, распространенные типы, основные преимущества и то, как покупатели могут выбрать подходящую модель для своего предприятия.

Что такое поворотный кран?

Стреловой кран — это универсальное подъемное устройство, предназначенное для перемещения тяжелых материалов в пределах определенной рабочей зоны. Обычно он состоит из горизонтальной стрелы, известной как консоль или стрела, установленной на вертикальной колонне или настенном кронштейне, что позволяет легко поднимать и поворачивать грузы. Широко используемые в мастерских, складах, на производственных предприятиях и ремонтных станциях, стреловые краны помогают повысить эффективность погрузочно-разгрузочных работ, одновременно снижая трудозатраты и риски для безопасности. В зависимости от области применения, они доступны в напольном, настенном, переносном и шарнирном исполнении для удовлетворения различных требований к подъему и занимаемому пространству.

Различные типы поворотных кранов

Консольные краны выпускаются в нескольких конфигурациях, подходящих для различных задач подъема, планировки рабочего пространства и требований к установке. Выбор подходящего типа зависит от таких факторов, как грузоподъемность, рабочий радиус, занимаемая площадь и необходимость в стационарном или передвижном исполнении крана. Наиболее распространенные типы включают в себя: напольные, настенные, переносные и поворотные консольные краны, Каждый из них разработан для конкретных промышленных применений.

Какой тип лучше всего подходит для вашей мастерской?

Выбор лучшего консольный кран для вашей мастерской Это зависит не только от грузоподъемности. Покупателям следует оценить доступную площадь, частоту подъема грузов, вес материалов, планировку рабочего места, а также необходимость использования крана для обслуживания одной точки или нескольких зон. Универсального решения не существует — правильный выбор должен обеспечивать баланс между эффективностью, условиями установки и долгосрочными эксплуатационными расходами. Ниже приведено практическое сравнение, основанное на типичных сценариях работы в цехе.

Для стационарных рабочих мест и подъема тяжелых грузов.

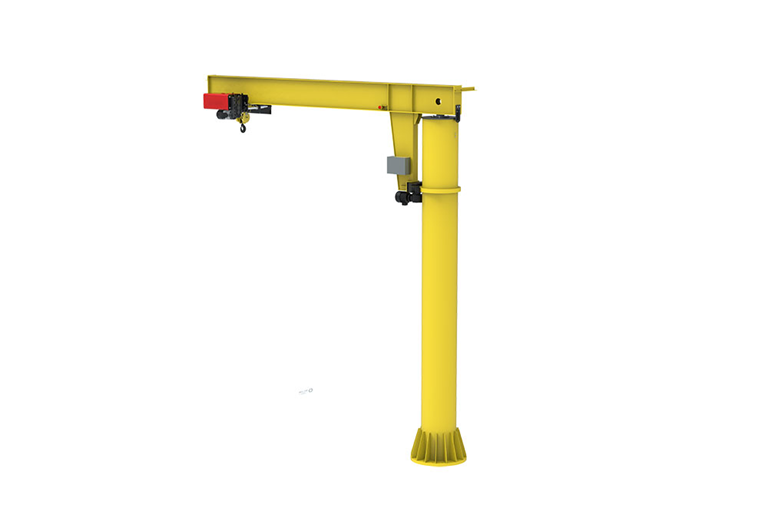

Лучший выбор: напольный поворотный кран

Если в вашей мастерской есть специальная подъемная станция для пресс-формы, детали машин или производственные компоненты, а напольный стреловой кран Как правило, это самый надежный вариант. Его жесткая конструкция основания обеспечивает превосходную устойчивость и выдерживает большую нагрузку, что делает его пригодным для непрерывного ежедневного использования.

Рекомендуется для:

• цеха по изготовлению пресс-форм и литью под давлением
• станции загрузки машин
• сборка тяжелых компонентов

Типичная вместимость: 500 кг – 5 тонн
Ключевое преимущество: высокая стабильность и широкий рабочий радиус

Для ограниченной площади помещения

Лучший выбор: Настенный поворотный кран

Для мастерских, где площадь пола уже занята станками, верстаками или стеллажами, настенный консольный кран Зачастую это наиболее эффективное решение. Поскольку оно устанавливается на существующую стену или колонну, оно освобождает ценную площадь пола, обеспечивая при этом эффективный локальный подъем.

Рекомендуется для:

• компактные мастерские
• сборочные линии
• зоны технического обслуживания

Типичная вместимость: 125 кг – 2 тонны
Ключевое преимущество: экономит место на полу

Для нескольких рабочих станций

Лучший выбор: Переносной поворотный кран

Если подъемные работы необходимо выполнять в разных зонах мастерской, то портативный стреловой кран обеспечивает большую гибкость. Передвижное основание позволяет операторам перемещать кран по мере необходимости, что идеально подходит для предприятий с меняющимися рабочими процессами.

Рекомендуется для:

• перенос формы
• ремонтные мастерские
• автомастерские

Типичная вместимость: 250 кг – 1 тонна
Ключевое преимущество: легкий переезд

Для сложных планировок и препятствий

Лучший выбор: шарнирно-сочлененный поворотный кран

Когда в зоне подъема находятся препятствия, такие как машины, колонны или узкие углы, поворотный кран Зачастую это лучший выбор. Его двухрычажная конструкция обеспечивает большую маневренность и позволяет доставлять грузы в труднодоступные места.

Рекомендуется для:

• подача в машину
• угловые рабочие места
• сложные сборочные ячейки

Типичная вместимость: 125 кг – 1 тонна
Ключевое преимущество: превосходная гибкость

5 факторов, которые покупателям следует учитывать

Перед выбором консольного крана покупателям следует не ограничиваться базовыми техническими характеристиками, а оценить, как оборудование будет фактически использоваться в повседневной работе. Модель, соответствующая планировке цеха и рабочему процессу, всегда обеспечит большую долгосрочную выгоду, чем просто выбор самой мощной модели.

1) Грузоподъемность и запас прочности

Начните с максимальный вес самого тяжелого предмета, который необходимо поднять, например, пресс-формы, компоненты машин или сырье. В большинстве проектов рекомендуется закладывать запас прочности не менее 151–201 тонн для учета подъемных приспособлений, возможных будущих модернизаций и многократного использования под нагрузкой. Например, если типичная нагрузка составляет около 800 кг, то обычно более практичным выбором является стреловой кран грузоподъемностью 1 тонна. Более подробно о том, как длина стрелы, частота подъема в день и класс нагрузки влияют на этот запас прочности, рассматривается в этой статье. Руководство по грузоподъемности стрелового крана.

2) Рабочий радиус и длина рычага

Длина стрелы должна соответствовать фактической зоне обслуживания рабочего места. Покупателям следует подтвердить это. расстояние от точки крепления до самой дальней точки подъема, Вместо того чтобы по умолчанию выбирать самую длинную стрелу. Слишком длинная стрела может увеличить стоимость и снизить эффективность, в то время как слишком длинная может ограничить зону охвата и потребовать дополнительных операций по перемещению.

3) Угол поворота и зона покрытия

Необходимый диапазон поворота зависит от рабочего процесса.
A Вращение на 180° Зачастую этого достаточно для настенных устройств, обслуживающих одну сторону рабочего места, в то время как Вращение на 270° или 360° Лучше подходит для центральных пунктов погрузки, сборочных ячеек или станций передачи пресс-форм, где требуется более широкое покрытие.

4) Условия установки

Перед окончательным выбором типа крана необходимо проверить конструкцию цеха. Для напольных кранов требуется достаточная толщина бетонного основания и анкерная опора, в то время как прочность настенных моделей зависит от прочности существующих колонн или стальных конструкций. Для помещений с изменяющейся планировкой более практичным может оказаться портативная конструкция.

5) Будущие производственные потребности

Поворотный кран, как правило, является долгосрочной инвестицией, поэтому стоит учитывать, могут ли объемы производства, размеры продукции или расположение рабочих мест измениться в ближайшие несколько лет. Выбор более гибкой конфигурации сегодня может помочь избежать затрат на замену в будущем.

Поворотный кран против козлового крана

Оба консольные краны и козловые краны Они широко используются для перемещения материалов в мастерских, складах и на промышленных предприятиях, но удовлетворяют различным эксплуатационным потребностям. Консольный кран предназначен для локальный подъем грузов в пределах фиксированной рабочей зоны, в то время как козловой кран лучше подходит для перемещение грузов по более широкому рабочему пространству или нескольким рабочим местам.. Правильный выбор зависит от планировки помещения, несущей способности, требований к мобильности и условий установки.

Проще говоря, если ваши подъемные работы сосредоточены вокруг одного рабочего места, то консольный кран, как правило, является более эффективным вариантом. Если же грузы необходимо перемещать на большую площадь, то козловой кран часто обеспечивает большую гибкость.

Основные различия между консольным и козловым краном

1) Рабочая зона

A консольный кран Работает в пределах заданного радиуса вокруг точки крепления на колонне или стене. Идеально подходит для загрузки оборудования, перемещения пресс-форм и многократного подъема грузов на стационарных станциях.

A козловой кран Перемещается по колесам или рельсам и может охватывать гораздо большую рабочую зону, что делает его подходящим для складов, цехов и производственных линий открытого типа.

2) Способ установки

Стреловые краны обычно напольное или настенное крепление, Зачастую требующая стационарной установки и анкерной опоры.

Козловые краны, как правило, отдельно стоящие конструкции, Это означает, что они требуют меньше стационарной установки и их легче перемещать, особенно портативные модели.

3) Мобильность

Стреловой кран обеспечивает вращательное движение в пределах радиуса своей стрелы, но остается неподвижным в одном положении.

Козловой кран обеспечивает лучшие возможности. горизонтальное перемещение по нескольким рабочим зонам, особенно если устройство оснащено колесиками или направляющими.

4) Грузоподъемность

Стреловые краны обычно используются для задачи, требующие подъема тяжестей от легкой до средней тяжести, обычно из от 250 кг до 5 тонн.

Козловые краны часто обеспечивают поддержку более высокие мощности, в диапазоне от от 500 кг до 20 тонн и более, в зависимости от конструкции.

5) Стоимость и инвестиции

Для локальных подъемных работ консольный кран обычно является более экономичным решением.

Для крупных цехов, требующих более широкого охвата, козловой кран может обеспечить лучшую долгосрочную эффективность, несмотря на более высокую первоначальную стоимость.

Таблица сравнения консольных и козловых кранов.

Фактор	Стреловой кран	Козловой кран
Рабочая зона	Фиксированный радиус	Обширное покрытие территории
Движение	Только вращение	Горизонтальное перемещение
Установка	Фиксированное крепление	Отдельно стоящий
Мобильность	Низкий до среднего	Высокий
Вместимость	250 кг – 5 тонн	500 кг – 20 тонн и более
Лучшее для	Рабочие станции	Большие мастерские
Стоимость	Нижний	Выше

Какой из них выбрать?

Если вашей мастерской это необходимо частое поднятие тяжестей на стационарном рабочем месте, Для таких задач, как перемещение пресс-форм, загрузка оборудования или поддержка сборки, консольный кран обычно является более практичным выбором.

Если необходимо перемещать материалы между несколькими рабочими местами или по большой площади, козловой кран, как правило, обеспечит большую гибкость в работе.

Какая вам необходима вместимость?

Выбор правильного грузоподъемность поворотного крана Это не просто техническое решение — оно напрямую влияет на безопасность, эффективность и долгосрочные эксплуатационные расходы. Многие покупатели либо выбирают грузоподъемность, слишком малую для реальных нагрузок, либо переоценивают возможности оборудования, что приводит к ненужным инвестициям. Наиболее практичный подход — основывать выбор на максимальной стандартной грузоподъемности с разумным запасом прочности для ежедневной эксплуатации и будущих потребностей.

Ниже приведено понятное и практичное руководство по наиболее часто используемым диапазонам вместимости.

250-килограммовый поворотный кран

A 250-килограммовый поворотный кран Предназначен для выполнения очень легких подъемных работ, обычно используемых в небольших мастерских или цехах, где компоненты компактны и удобны в обращении. Подходит для многократной обработки мелких деталей, поддержки сборочных работ или помощи при ручных операциях, где не требуется использование тяжелого подъемного оборудования. Такая грузоподъемность часто выбирается, когда пространство ограничено, а рабочие нагрузки относительно невелики, но часты.

500-килограммовый поворотный кран

A 500-килограммовый поворотный кран Это одна из наиболее широко используемых спецификаций в общей промышленной среде, поскольку она предлагает сбалансированное сочетание гибкости и грузоподъемности. Она обычно используется для перемещения компонентов среднего веса, таких как детали машин, пресс-формы и предметы, требующие технического обслуживания, что делает ее практичным выбором для большинства малых и средних цехов, регулярно выполняющих подъемные работы.

1-тонный поворотный кран

A Стреловой кран грузоподъемностью 1 тонна Подходит для более сложных промышленных задач, где необходимо безопасно и эффективно поднимать компоненты средней тяжести. Часто используется на производственных линиях, в цехах по изготовлению пресс-форм и на участках сборки оборудования, где ежедневные операции включают в себя постоянную работу с тяжелыми материалами, обеспечивая надежный баланс между грузоподъемностью и эффективностью работы.

2-тонный поворотный кран

A 2-тонный стреловой кран Предназначен для работы в условиях высоких нагрузок, где регулярно приходится перемещать крупные и тяжелые компоненты. Широко применяется в механических цехах, цехах по изготовлению металлоконструкций и ремонтных мастерских, работающих со стальными деталями или тяжелым оборудованием, требующих прочной несущей конструкции и стабильных условий установки для обеспечения безопасной эксплуатации.

Рекомендации по окончательному отбору

На практике большинству покупателей рекомендуется выбирать мощность, немного превышающую их максимально ожидаемую нагрузку, как правило, с Запас прочности 20%. Однако следует избегать излишнего увеличения габаритов, если это не требуется, поскольку это может повысить затраты и снизить эффективность работы. Оптимальный выбор всегда зависит от баланса фактической рабочей нагрузки, рабочего пространства и будущих производственных потребностей.

Сколько стоит поворотный кран?

Стоимость консольный кран Цена сильно варьируется в зависимости от типа, грузоподъемности, конструкции и требований к установке. В целом, цена определяется не только грузоподъемностью — на нее влияют такие факторы, как длина стрелы, конструкция поворота, способ крепления и т.д., электрическая подъемная система, Уровень индивидуализации и другие параметры напрямую влияют на конечный бюджет. Например, настенный блок с простым ручным подъемником будет значительно дешевле, чем напольная система повышенной прочности с электрическим приводом и увеличенным вылетом стрелы. Условия установки и стоимость доставки также могут повлиять на общую цену проекта, особенно для зарубежных покупателей.

Диапазон цен на поворотные краны

Ниже представлен общий рыночный ориентир для распространенных конфигураций консольных кранов. Эти диапазоны предназначены только для планирования бюджета, поскольку окончательные цены будут варьироваться в зависимости от технических характеристик и требований проекта.

Вместимость	Типичный диапазон цен (USD)	Типичные приложения
250 кг	$800 – $2500	Легкая сборка, небольшие мастерские, ремонтные работы.
500 кг	$1,200 – $4,000	Общее использование мастерской, работа с деталями.
1 тонна	$1,500 – $8,000	Обработка пресс-форм, производственные линии, механические цеха
2 тонны	$3,000 – $12,000+	тяжелые компоненты, изготовление, промышленное техническое обслуживание

Ключевые факторы, влияющие на цену

На конечную стоимость влияют несколько практических факторов, помимо грузоподъемности. Тип конструкции является одним из главных факторов — системы, устанавливаемые на стенах, обычно более экономичны, в то время как краны, устанавливаемые на полу, требуют более прочного фундамента и больших затрат материалов. Рабочий вылет (длина стрелы) также увеличивает стоимость, поскольку требует большей прочности конструкции. Кроме того, выбор между ручными и электрическими подъемными системами может существенно изменить бюджет. Индивидуальные требования, такие как использование на открытом воздухе, более высокий класс нагрузки или специальные покрытия, еще больше повысят цену.

Почему цены так сильно различаются?

Даже при одинаковой грузоподъемности в 1 тонну цены на консольные краны могут значительно различаться в зависимости от проекта. Это связано с тем, что в каждом цехе разные планировки, частота подъема грузов и требования безопасности. Стандартная конфигурация для небольшого цеха может стоить лишь небольшую часть от стоимости полностью специализированной промышленной системы, предназначенной для непрерывного производства. Именно поэтому большинство поставщиков предоставляют ценовые предложения только после изучения технических требований.

Получите точную смету от Voitto Crane.

Чтобы избежать переплаты или выбора неправильной конфигурации, рекомендуется запросить индивидуальное коммерческое предложение, основанное на ваших реальных условиях работы. Кран Voitto Команда инженеров может оценить вашу задачу, порекомендовать подходящую конструкцию и предложить экономически эффективное решение, основанное на планировке вашего цеха и потребностях в подъеме грузов.

Свяжитесь с нами, чтобы получить подробную смету и техническое предложение для вашего проекта по установке консольного крана.

Заключение

Консольный кран — это практичное и экономичное решение для подъема грузов, повышающее эффективность погрузочно-разгрузочных работ в цехах, складах и производственных помещениях. Как мы уже убедились, выбор подходящего типа и грузоподъемности зависит от нескольких реальных рабочих факторов, включая вес груза, планировку рабочего пространства, условия установки и ежедневные эксплуатационные требования. Независимо от того, нужен ли вам легкий кран грузоподъемностью 250 кг или более тяжелая система грузоподъемностью 2 тонны, главное — подобрать оборудование, соответствующее вашим реальным задачам, а не выбирать его только на основе технических характеристик.

Если вы планируете проект и все еще не уверены, какой консольный кран подойдет для вашего объекта, всегда лучше обратиться за профессиональной консультацией, прежде чем принимать решение. Команда Voitto Crane поможет оценить ваши потребности и предложит подходящее, экономически эффективное решение, исходя из ваших условий работы.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Часто задаваемые вопросы (FAQ)

1. Для чего используется консольный кран?

Консольный кран используется для подъема и перемещения тяжелых материалов в пределах фиксированной рабочей зоны, например, в цехах, складах и на сборочных линиях. Он повышает эффективность погрузочно-разгрузочных работ и снижает трудозатраты при выполнении повторяющихся подъемных операций.

2. Какая грузоподъемность поворотного крана мне нужна?

В большинстве мастерских выбирают грузоподъемность от 500 кг до 1 тонны. Правильная грузоподъемность зависит от максимальной нагрузки, при этом рекомендуется запас прочности 20% для обеспечения безопасной и стабильной ежедневной работы.

3. Какие основные типы поворотных кранов существуют?

К распространенным типам относятся напольные, настенные, переносные и поворотные консольные краны. Каждый тип предназначен для различных пространственных условий, потребностей в подъеме грузов и оперативной гибкости в промышленных условиях.

4. Сколько места требуется для консольного крана?

Это зависит от длины стрелы и диапазона вращения. Большинство консольных кранов занимают небольшую рабочую площадь, что делает их подходящими для компактных мастерских и стационарных рабочих мест.

5. В чем разница между консольным краном и мостовым краном?

Стреловой кран работает в ограниченной круглой зоне, в то время как мостовой кран охватывает всю площадь цеха. Стреловые краны идеально подходят для локальных подъемных работ, а мостовые краны — для крупномасштабного перемещения материалов.

6. Может ли консольный кран вращаться на 360 градусов?

Да, многие напольные консольные краны могут вращаться на 360 градусов, в зависимости от конструкции. Настенные модели обычно имеют ограниченный диапазон вращения из-за конструктивных ограничений.

7. Сколько стоит консольный кран?

Цены обычно варьируются от $800 до $12000+ в зависимости от грузоподъемности, конструкции, длины стрелы и индивидуальных настроек. Окончательная стоимость зависит от технических требований и условий установки. Для получения полной информации по типам кранов, включая разницу между стоимостью оборудования и общей стоимостью установки, а также о том, как фундаментные работы, электромонтаж и испытания на нагрузку влияют на окончательный бюджет, см. наш раздел руководство по стоимости поворотно-стрелового крана.

8. Как выбрать подходящего поставщика консольных кранов?

Выбирайте поставщика, обладающего инженерной поддержкой, возможностью индивидуальной настройки и проверенным опытом экспорта. Профессиональный производитель поможет подобрать кран, соответствующий планировке вашего цеха, и обеспечит безопасную эксплуатацию.
