Rated from 1 to 32 tons and available in box-girder, truss, L-type, and light-duty semi-gantry configurations, this single girder gantry crane offers a lighter, more economical alternative to double girder systems for manufacturing, logistics, and construction sites. Span and lifting height are configured to your workshop or yard before production begins.
The single girder gantry crane is a lightweight, cost-effective material lifting solution suitable for lifting capacities ranging from 1 to 32 metric tons. VOITTO Crane offers a variety of structural configurations, including box-girder, truss-girder, L-type, and lightweight semi-gantry designs. Compared to double-girder gantry cranes, these cranes feature lower purchase and installation costs while fully meeting lifting requirements of up to 32 metric tons in the manufacturing, logistics, port, and construction industries. Please review the four configurations below to select the structural type best suited for your worksite.
A single girder gantry crane is a gantry-type lifting system constructed with a single main girder, supported by ground-level legs, eliminating the need for overhead tracks. An electric hoist or trolley travels along the single main girder. Typically, users operate this equipment in workshops, yards, and outdoor areas to lift and position heavy loads.
MH Type Single Girder Gantry Crane
L Type Gantry Crane
Single Girder Truss Gantry Crane
BMH Single Girder Gantry Crane
Single-girder gantry cranes are commonly used in manufacturing plants, logistics centers, ports, construction sites, and warehousing facilities to handle loads typically under 32 tons. Their lightweight structure not only reduces equipment costs but also minimizes civil engineering requirements. Compared to double-girder gantry cranes, the single-girder design uses less steel, allows for faster installation, and has lower acquisition and maintenance costs. For buyers with lifting requirements ranging from 1 to 32 metric tons, single-girder gantry cranes typically offer operational reliability comparable to that of double-girder systems at a lower total cost.
Наши однобалочные козловые краны представлены в различных типах и конфигурациях. Каждый из них подходит для конкретных потребностей по подъему грузов. Давайте рассмотрим наиболее распространенные типы:
This MH-type box single girder gantry crane is specifically designed for applications that demand extremely high load-bearing capacity and structural rigidity. Its welded box main girder can withstand the bending and torsional stresses generated by frequent heavy-load operations, while the reinforced frame structure ensures the equipment’s reliable performance in high-temperature operating environments. This series of cranes has a rated lifting capacity ranging from 1 to 32 tons and spans ranging from 7.5 to 35 meters.
Применение: Users operate this equipment to carry out material handling tasks in the manufacturing, steelworks, logistics and warehousing, and power and energy sectors.
Особенности: This equipment offers high load-bearing capacity, high structural rigidity, high-temperature resistance, and excellent resistance to bending and torsion.
Получить цитату| Тип | MH Box |
|---|---|
| Грузоподъемность | 1-32 тонны |
| Пролет | 7,5–35 м |
| Высота подъема | 6-12 м |
| Скорость подъема | 0,8/5 м/мин |
| Скорость движения подъемника | 3-8 м/мин |
| Скорость движения крана | 20-30 м/мин |
| Рабочая обязанность | A5 |

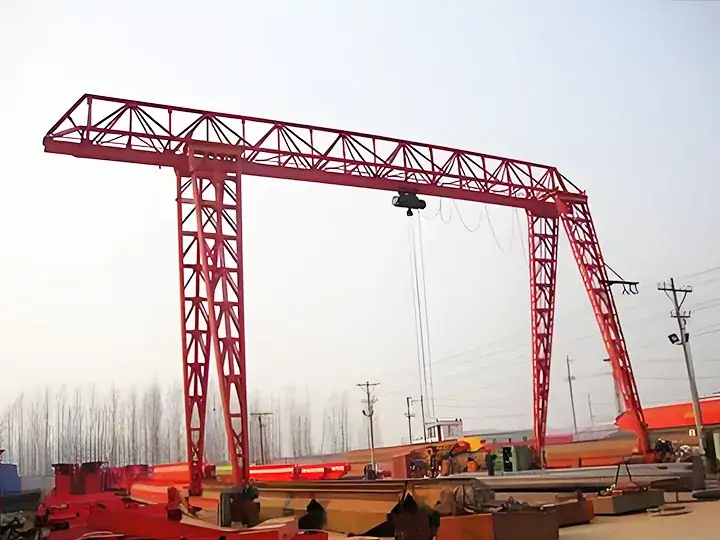

The MH truss single-girder gantry crane features a welded steel tube truss structure. This design significantly reduces the overall weight whilst maintaining excellent wind resistance. This is a major advantage for outdoor work sites that are susceptible to adverse weather conditions. This series of cranes offers lifting capacities ranging from 3 to 20 tonnes, with spans of up to 31.5 metres and lifting heights of up to 24 metres.
Применение: Typically, users employ this equipment for outdoor lifting operations characterized by open spaces, frequent activity, and the need for flexible handling.
Особенности: The main structure often adopts a steel tube truss structure. It has a beautiful and coordinated appearance, light weight, strong wind resistance, and a large operating range.
Получить цитату| Тип | MH Truss |
|---|---|
| Грузоподъемность | 3-20 тонн |
| Пролет | 7.5-31.5 m |
| Высота подъема | 6–24 м |
| Скорость подъема | 20 м/мин |
| Скорость движения подъемника | 3-8 м/мин |
| Скорость движения крана | 20-30 м/мин |
| Рабочая обязанность | A5 |
This L-type gantry crane features an inclined L-shaped outrigger structure. Compared to a straight-leg design, it not only increases the lifting clearance but also improves space utilisation. With a rated lifting capacity of 5 to 50 tonnes and a span ranging from 16 to 30 metres, the equipment is specifically designed for the loading and unloading of lorries and railway wagons, as well as the handling of raw materials, semi-finished products and building materials.
Применение: Users operate this equipment in the construction, logistics, manufacturing, and steel industries to carry out lifting operations involving raw materials, semi-finished or finished products, bricks, reinforcing bars, and other building materials.
Особенности: L-образная рама обладает высокой устойчивостью и обеспечивает эффективное использование пространства. Оснащена высокопроизводительными электрическими талями для точного позиционирования и эффективной обработки грузов.
Получить цитату| Тип | L Type Single Beam Gantry Crane |
|---|---|
| Грузоподъемность | 5–50 тонн |
| Пролет | 18–35 м |
| Высота подъема | 6-12 м |
| Скорость подъема | 20 м/мин |
| Скорость движения подъемника | 20 м/мин |
| Скорость движения крана | 20–40 м/мин |
| Рабочая обязанность | A5 |

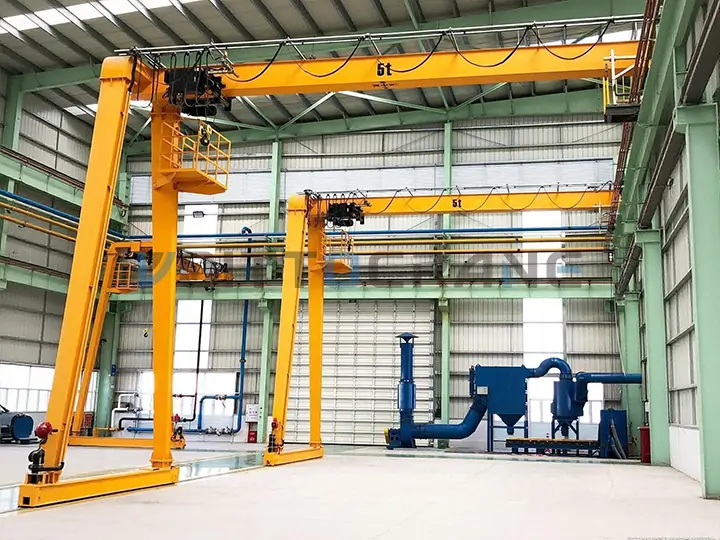

The BMH semi-gantry crane has one end of its main girder running on overhead rails, whilst the other end is supported by ground-mounted legs, thereby reducing structural costs compared to a full-gantry crane. This equipment has a lifting capacity of 1 to 16 tonnes and a span of 5 to 20 metres.
Применение: Users primarily employ this equipment in small and medium-sized warehouses, logistics facilities, workshop production lines, light industry, automotive manufacturing, and agriculture, for lifting and handling moulds, raw materials, stone, glass, precast panels, precast concrete components, and building materials.
Особенности: This equipment offers high space utilisation, low maintenance costs, and high positioning accuracy, and can be customised with anti-corrosion or dust-proof options.
Получить цитату| Тип | Полупортальный кран BMH |
|---|---|
| Грузоподъемность | 1-16 ton |
| Пролет | 5-20 м |
| Высота подъема | 6 м |
| Скорость подъема | 8 м/мин |
| Скорость движения подъемника | 2–20 м/мин |
| Скорость движения крана | 3-30 м/мин |
| Рабочая обязанность | A4 |
Однобалочные козловые краны состоят из нескольких важных частей и компонентов, каждая из которых предназначена для выполнения определенной функции и обеспечения плавной и безопасной работы. Функциональные характеристики каждой части следующие:
The price of a single girder gantry crane varies depending on its configuration, span, lifting height, control method, and local installation requirements. The table below lists the reference price ranges for common configurations. All quotes are in U.S. dollars (USD) on an ex-works (EXW) basis; shipping, installation, and commissioning costs are not included.
| Типы | Грузоподъемность | Высота подъема | Пролет | Диапазон цен |
|---|---|---|---|---|
| Однобалочный козловой кран типа MH Box | 1-32 тонны | 6-12 месяцев | 7,5–35 м | $13 000 ~ 54 000, в зависимости от технических характеристик |
| Однобалочный козловой кран MH Truss | 3-20 тонн | 6-24 М | 7,5–31,5 млн | $14 000 ~ 56 000, в зависимости от технических характеристик |
| Однобалочный подъемный козловой кран типа L | 5–50 тонн | 6-12 месяцев | 16-30 м | $11,000 ~ 88,000, depending on specifications |
| Однобалочный полупортальный кран BMH | 1-16 ton | 6 м | 5-20 м | $9,000 ~ 40,000, в зависимости от технических характеристик |
VOITTO Crane специализируется на предоставлении индивидуальных решений по подъему грузов с помощью козловых кранов, отвечающих конкретным потребностям наших клиентов. Мы можем предложить модульные конструкции, максимально удовлетворяющие особые и практические потребности клиентов.
If you have any specific demands or need further help, please do not hesitate to contact our expert team. They will provide you with customized solutions and professional support.
Компания Voitto Crane — производитель и поставщик козловых кранов с более чем 20-летним опытом работы в отрасли. Компания располагает современным производственным комплексом площадью 60 000 квадратных метров и научно-исследовательским центром национального уровня, а ее продукция экспортируется в более чем 80 стран и регионов мира.
Как производитель козловых кранов, мы не предлагаем единую фиксированную конфигурацию; вместо этого мы разрабатываем индивидуальные проекты, основанные на конкретном пролете, грузоподъемности и условиях на объекте каждого конкретного проекта. Все краны изготавливаются в строгом соответствии с соответствующими стандартами сертификации, а внутренние расчеты конструкции и независимые испытания на нагрузку проводятся перед отгрузкой. Пожалуйста, связаться с нами for gantry handling solutions.
Алан
Специалист по крановым решениям · Voitto Crane
Специализируемся на экспортных решениях в области мостовых кранов, козловых кранов, поворотных кранов, портовых кранов и мостовых кранов. Более 10 лет помогаем глобальным клиентам в проведении предпродажных консультаций, выборе грузоподъемности и разработке конфигураций с учетом специфики объекта.
A single girder gantry crane is a portal-frame lifting system supported by ground-level legs, using one main beam with a trolley-mounted electric hoist to lift and move loads, typically rated from 1 to 32 tons.
A single-girder crane uses one main beam and suits capacities up to roughly 32 tons at a lower cost and weight. A double-girder crane uses two parallel beams, supports up to 320 tons, and is built for heavier, higher-frequency operation at a higher cost.
Yes. Span, lifting height, hoist type, control mode, and duty classification are all configured to your site drawings and operating requirements.
Yes. MH Truss and reinforced box-girder configurations include corrosion-resistant coating and wind-load-rated structures for open-air and coastal sites.
Cost typically ranges from roughly $9,000 for a light-duty BMH semi-gantry configuration to $110,000 for a larger MH Truss, L-Type, or Box-Type crane, depending on capacity, span, lifting height, and duty class.
Наша команда по предпродажной подготовке проводит консультации, подбирая решения в соответствии с вашими потребностями и условиями.
Предлагаются варианты настройки грузоподъемности, пролета, высоты подъема и т.д. для удовлетворения конкретных потребностей.
Обновление информации о ходе работ в режиме реального времени: Еженедельные отчеты и связь с ПМ.
Тестирование перед поставкой: 100% проверка нагрузки и безопасности, подробные отчеты.
Гарантия 3-5 лет и бесплатная замена при наличии непроизводственных дефектов.
Круглосуточная онлайн-поддержка и помощь на месте при возникновении проблем с краном.
Крупные козловые краны обычно отправляются за границу в разобранном виде, где кран разбивается на основные компоненты (балки, опоры, подъемники) для транспортировки в контейнерах. Для мегакранов мы используем специализированные суда для перевозки тяжелых грузов, оборудованные усиленными палубами, а важные детали защищаются антикоррозионными покрытиями во время транспортировки.
Да, наши козловые краны могут стабильно использоваться в суровых условиях, таких как сильный ветер или низкие температуры, благодаря своей специальной конструкции и структуре материалов.
Да, наши козловые краны участвовали в крупных проектах по строительству мостов и железных дорог в Бразилии, Пакистане, Индонезии, Малайзии, Египте и других странах, где мы сыграли особенно важную роль и внесли свой вклад в эти строительные проекты!
На все детали наших козловых кранов предоставляется гарантия сроком на один год.
Мы также предоставляем онлайн-поддержку клиентов, готовую в любое время решить ваши проблемы, и послепродажную поддержку по документации.
Если проблема по-прежнему не решена, мы можем направить наших инженеров на ваш объект.
Цена козлового крана варьируется от $1300 до $1900875. Обычно цена определяется конкретными параметрами. Свяжитесь с нами сейчас, чтобы получить более профессиональное предложение!
