Sélectionner la capacité appropriée d'une potence est une étape clé avant l'achat. De nombreux acheteurs ne tiennent compte que du poids de la charge, mais la capacité réelle dépend de plusieurs facteurs, notamment la longueur de la flèche, les accessoires de levage, les conditions de travail et la marge de sécurité requise. Une potence sous-dimensionnée peut entraîner des risques pour la sécurité et accélérer l'usure de l'équipement, tandis qu'une potence surdimensionnée augmente les coûts inutiles. Ce guide explique comment choisir la bonne capacité en fonction des conditions de travail réelles, vous aidant à prendre une décision pratique et éclairée avant de commander.

Pourquoi la capacité de charge est importante

La capacité de charge n'est pas juste une spécification sur papier ; elle affecte directement la sécurité, la conception structurelle et le coût opérationnel à long terme. Dans les environnements d'atelier réels, potences sont souvent utilisés de manière répétée tout au long de la journée, et une taille incorrecte peut accélérer l'usure ou créer une instabilité dans la structure porteuse.

En pratique, la plupart des utilisateurs industriels sélectionnent une capacité avec une Marge de sécurité 10%–20% au-dessus de la charge de travail maximale. Cette marge permet de réduire les contraintes sur la flèche, les roulements et le système d'ancrage, en particulier dans les applications de levage à haute fréquence.

Impacts clés de la sélection de la capacité de charge

• Affecte la conception structurelle du montage au sol ou mural
• Détermine la taille du boulon d'ancrage et les exigences de fondation
• Influence sur la durée de vie de la grue et le cycle de maintenance
• Impacte la conformité de sécurité et les résultats d'inspection

In many engineering cases, undersized cranes fail earlier due to repeated overload conditions rather than single extreme loads. Slab thickness, anchor bolt grade, and concrete cure time all scale with the capacity you land on — the floor and wall structural requirements for each load range are detailed in this jib crane installation guide.

Comprendre la capacité nominale par rapport à la charge de travail

Avant de sélectionner une potence, il est important de distinguer la capacité nominale de la charge de travail réelle. Ces deux valeurs sont souvent confondues lors de l'achat, ce qui entraîne une sélection incorrecte.

La capacité nominale désigne la charge maximale que la grue est conçue pour soulever dans des conditions idéales. Cependant, en utilisation réelle, les accessoires, la hauteur de levage et la force dynamique réduisent toutes la plage de travail sécuritaire.

Tableau comparatif

Par exemple, une potence de 1 tonne est souvent utilisée avec une charge de travail réelle d'environ 800–900 kg en environnements d'exploitation continus.

Étape 1 : Calculer le poids réel de la charge

La première étape de la sélection de la capacité est de déterminer le poids de levage maximal réel dans les opérations quotidiennes. De nombreux utilisateurs ne tiennent compte que du poids du produit, mais cela est insuffisant pour la sélection technique.

Charger les composants à inclure :

• Poids de la pièce ou du produit
• Moule, montage ou outillage
• Palettes ou conteneurs
• Matériel de manutention

Exemple de calcul

Dans ce cas, sélectionner un Grue à flèche de 1 tonne est plus appropriée qu'une unité de 750 kg.

La pratique de l'industrie montre que négliger les équipements auxiliaires peut entraîner 5%–12% : sous-estimation de la charge totale.

Étape 2 : Inclure le poids du palan et de l'arrimage

La sélection de la capacité doit inclure tous les accessoires de levage. C'est l'une des erreurs les plus courantes en matière d'approvisionnement.

Même les petits composants contribuent à la charge totale, en particulier dans les applications de fabrication de précision ou de manutention de moules.

Poids typiques des accessoires

Dans de nombreuses installations industrielles, les accessoires représentent 5%–10% de la charge totale.

Les ignorer peut entraîner des conditions de surcharge répétées lors d'une utilisation quotidienne.

Étape 3 : Considérer la longueur et le rayon de travail de la flèche

La capacité n'est pas indépendante de la longueur de la flèche. À mesure que le rayon de travail augmente, le moment de flexion sur la structure augmente considérablement.

La relation peut être exprimée comme :

$M = F \times L$M=F×L

Où :

• M = moment de flexion
• F = charger
• L = longueur de la flèche

Exemple pratique

A Une flèche de 5 mètres augmente la charge structurelle de 661 TP3T par rapport à une flèche de 3 mètres, même si la charge de levage reste la même.

Impact de l'ingénierie

• Une bôme plus longue nécessite une section de mât plus solide
• Force d'ancrage plus élevée nécessaire
• Contrôle accru de la déflexion requis

C'est pourquoi des grues de même capacité nominale peuvent avoir des exigences structurelles différentes en fonction de leur portée.

Étape 4 : Prendre en compte le rapport cyclique et la fréquence de fonctionnement

La sélection de la capacité ne concerne pas seulement la charge statique, mais aussi la fréquence d'utilisation de la grue. Les opérations de levage continues génèrent de la chaleur, de la fatigue et de l'usure mécanique.

Classification d'usage typique

Dans les environnements de production tels que les ateliers d'usinage ou les lignes d'assemblage, les grues fonctionnent souvent dans des conditions de service moyennes à lourdes, ce qui nécessite une marge de sécurité plus élevée.

Le cyclisme fréquent augmente le stress sur :

• Roulements
• Systèmes d'engrenages
• Jointures structurelles
• Boulons d'ancrage

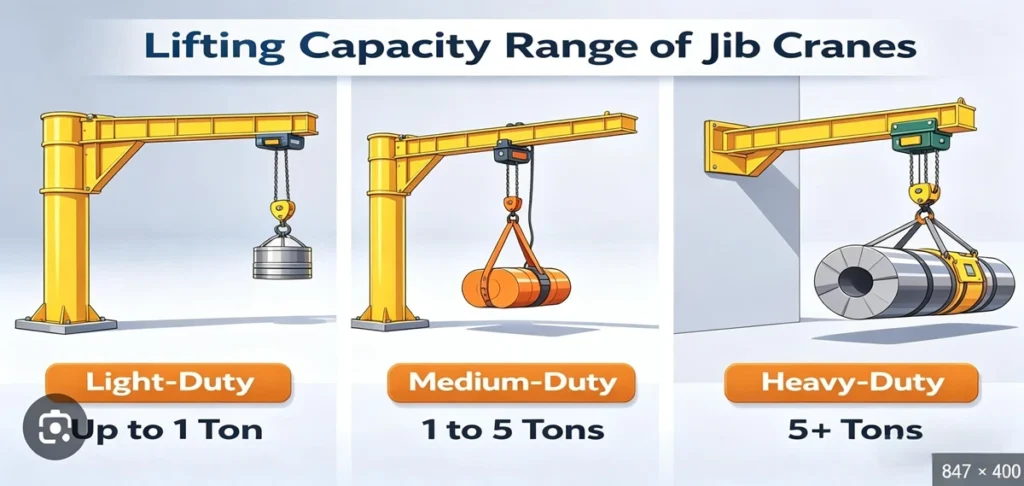

Plages de capacité courantes pour les potences roulantes

Les gammes de capacité des potences courantes sont généralement sélectionnées en fonction du type de charge, de la fréquence de travail et de l'environnement d'application. Dans la plupart des environnements industriels, les capacités standard comprennent 250 à 500 kg pour l'assemblage léger et la manutention sur poste de travail, 1 tonne pour le chargement de machines et le transfert de moules, 2 tonnes pour les travaux de fabrication et de maintenance, et 3 à 5 tonnes pour les applications de fabrication lourde. Parmi ceux-ci, les modèles de 1 tonne et 2 tonnes sont les plus couramment utilisés, car ils offrent un équilibre pratique entre capacité de levage, coût d'installation et besoins quotidiens de l'atelier. Le choix de la bonne gamme doit toujours tenir compte du poids réel de la charge, de la longueur de la flèche et d'une marge de sécurité appropriée.

Erreurs courantes dans la sélection de la capacité

Les erreurs de sélection de capacité sont l'une des raisons les plus fréquentes de réduction de l'efficacité de levage, d'usure accélérée des composants et de coûts de remplacement évitables. Dans les projets réels, de nombreux acheteurs se concentrent uniquement sur la charge nominale indiquée dans le catalogue et négligent des facteurs tels que le poids des accessoires, la longueur de la flèche, le cycle de service et la croissance future de la production. L'expérience du secteur montre que Près de 30% des problèmes de sélection proviennent d'une sous-estimation des conditions de charge réelles, notamment dans les ateliers qui impliquent des tâches de levage fréquentes.

Les erreurs courantes comprennent :

• Sélectionner uniquement en fonction du poids du produit
  De nombreux acheteurs calculent uniquement le poids de la pièce et ignorent le palan, les élingues, les crochets et les fixations, qui peuvent ajouter 5%–10% charge supplémentaire.
• Aucune marge de sécurité
  Choisir une grue exactement égale au poids de la charge ne laisse aucune marge pour les forces dynamiques. Marge de sécurité 10%–20% est généralement recommandé.
• En ignorant la longueur de la flèche et le rayon de travail
  A Une flèche de 5 m peut générer un moment de flexion supérieur de plus de 601 TP3T à celui d'une flèche de 3 m sous la même charge, affectant directement la sélection de la capacité.
• Fréquence de levage dépassée
  Pour les grues utilisées Plus de 50 levées par quart de travail, sélectionner une capacité légèrement supérieure permet de réduire l'usure des roulements et des composants du palan.
• Aucune provision pour expansion future
  De nombreux ateliers augmentent la demande de levage en interne 1 à 2 ans, donc, en réservant Capacité supplémentaire 15% est souvent une solution pratique à long terme.

Pour mieux faire correspondre la bonne capacité de charge à votre application, vous pouvez également explorer différents types de potences, tels que les modèles au sol, muraux, portables et articulés, chacun conçu pour des besoins spécifiques en matière d'espace de travail et de levage.

Conclusion

Le choix de la capacité adéquate d'une potence ne se résume pas à faire correspondre la charge nominale au poids du produit. Pour garantir des performances fiables à long terme, les acheteurs doivent également tenir compte de la charge totale à soulever, des accessoires de levage et de gréement, de la longueur de la flèche, du rayon d'action et de la fréquence quotidienne des levages. Dans les applications industrielles réelles, prévoir une marge de sécurité de 10% à 20% permet d'améliorer la stabilité de levage, de réduire l'usure des composants et de prolonger la durée de vie. Dans la plupart des environnements d'atelier, choisir une capacité légèrement supérieure à la charge de travail réelle est une approche plus pratique et plus rentable que de fonctionner à la limite. Grue Voitto Peut vous aider à évaluer vos besoins de levage et à recommander la solution de potence la plus adaptée à votre projet. Contactez notre équipe dès aujourd'hui pour des conseils d'experts et un devis rapide.

Alan

Spécialiste des solutions de grue · Voitto Crane

10+Années d'exp.

5,000+Clients

50+Pays

Spécialisés dans les solutions d'exportation de ponts roulants, portiques, grues à flèche, grues portuaires et ponts roulants. Plus de 10 ans d'expérience dans l'accompagnement de clients internationaux : conseils avant-vente, choix de la capacité et configurations sur mesure.

+86 136 3963 3287 [email protected] Nous contacter

FAQ

Quelle capacité de potence est la meilleure pour une utilisation générale en atelier ?

Pour la plupart des ateliers, 1 tonne de capacité est le choix le plus courant. Il couvre les charges typiques telles que les moteurs, les moules et les pièces de machines, tout en maintenant une marge de sécurité pour les accessoires et les opérations de levage quotidiennes.

Quelle marge de sécurité doit être prise en compte lors de la sélection de la capacité ?

A Marge de sécurité 10%–20% est couramment recommandée. Cela permet de tenir compte du poids du palan, du gréement et des forces de levage dynamiques, garantissant ainsi que la potence fonctionne en toute sécurité sans contrainte de charge constante ni usure prématurée.

Puis-je choisir la capacité en me basant uniquement sur le poids du produit ?

Non. Le poids du produit seul ne suffit pas. Vous devez également inclure l'appareil de levage, les élingues, les fixations et les forces dynamiques. Ignorer ces facteurs conduit souvent à des grues sous-dimensionnées et à une sécurité réduite pendant l'exploitation.

La longueur de la flèche affecte-t-elle la sélection de la capacité de la grue à potence ?

Oui. Une flèche plus longue augmente le moment de flexion et le stress structurel même avec la même charge. Par exemple, une flèche de 5 m génère un couple considérablement plus élevé qu'une flèche de 3 m, ce qui affecte les exigences de capacité.

Que se passe-t-il si je choisis une potence sous-dimensionnée ?

Une grue sous-dimensionnée peut entraîner une surcharge, une déflexion excessive, une usure plus rapide des composants et des risques potentiels pour la sécurité. Elle peut également augmenter les coûts de maintenance et réduire la durée de vie globale de l'équipement.

Faut-il augmenter la capacité pour une utilisation future ?

Oui, il est recommandé de prendre en compte les besoins de production futurs. De nombreuses installations augmentent leurs besoins en capacité dans les 1 à 2 ans, la sélection d'une capacité légèrement supérieure permet donc d'éviter des mises à niveau ou des remplacements coûteux plus tard.
