VOITTO steel mill cranes are specifically designed for production environments. Whether for ladle transport, continuous casting, furnace charging, or coil handling, each crane is custom-configured based on your plant’s actual operating cycles, facility layout, and process flow.

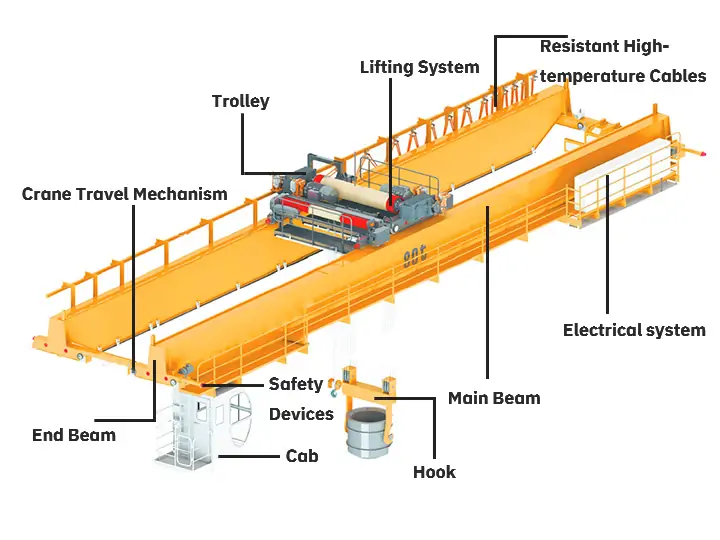

A steel mill crane is a heavy-duty lifting device specifically designed for the demanding conditions of steelmaking facilities, where typical operating environments involve sustained high temperatures, heavy loads, and frequent work cycles. Unlike general-purpose industrial overhead cranes, steel mill cranes are specifically engineered to handle tasks such as molten steel ladles, continuous casting operations, furnace charging, and the transfer of finished steel products.
These cranes typically have a duty class of A7–A8 to meet the demands of continuous, heavy-duty operations in steelmaking. Their structural components, hoisting mechanisms, and electrical systems are all manufactured from high-temperature-resistant materials, and they are equipped with an anti-sway control system and multiple overload protection features. The steel mill cranes designed by VOITTO have lifting capacities ranging from 5 to 500 metric tons, spans from 7.5 to 31.5 meters, and lifting heights from 6 to 30 meters. Each configuration is tailored to the specific layout, production processes, and material handling requirements of the plant.
A steel mill crane is a heavy-duty lifting device specifically designed for the demanding operating conditions of steel production facilities. They are capable of handling raw materials, molten metal, and finished steel products with precision and reliability. As critical equipment in steel production, these cranes are engineered to withstand high temperatures, heavy loads, and the demands of handling finished products and are characterized by their heat resistance, safety, reliability, and intelligent features.
Grue à louche
Pont roulant à grappin
Given the wide variety of equipment types available, users must select the appropriate model based on their specific application requirements to ensure that production operations are both efficient and safe. The following section will introduce the different types and specifications of steel mill cranes, as well as the specialized designs of their key components.
Steel mill cranes come in various types and sizes, depending on the specific requirements of the steel mill. The most common types of steel mill cranes are overhead cranes and gantry cranes. Each type has its unique features and benefits and is designed for specific applications within the mill.
Les ponts roulants pour aciéries sont principalement utilisés dans les aciéries pour le transfert de matériaux dans les ateliers, le levage de métal en fusion et la maintenance d'équipements lourds. Ils se caractérisent par une structure robuste à double poutre, une capacité de charge élevée, un fonctionnement fluide et précis, et sont équipés d'une résistance aux températures élevées, d'une protection contre les interférences magnétiques et de multiples systèmes de sécurité.
| Type | Pont roulant à double poutre QD |
|---|---|
| Capacité de levage | 5-320 tonnes |
| La portée | 7.5-30 m |
| Hauteur de levage | 6,5-24 m |
A grab bridge crane is suitable for metallurgy, building materials, the chemical industry, coal, and other industries. It is engaged in the loading and unloading of ore, slag, and other bulk materials in the workshop, warehouse, or open air. For the client facility, the VOITTO crane manufacturer can provide you with a single-girder grab crane or a double-girder grab crane.
| Type | QZ Grab Bridge Grue |
|---|---|
| Capacité de levage | 1 à 75 tonnes |
| La portée | 10,5-28 m |
| Mécanisme de levage | Godet multi-volets |
Les ponts roulants électromagnétiques sont équipés d'électroaimants amovibles et conviennent à la manutention de matériaux magnétiques tels que les tôles d'acier et la ferraille, offrant une grande efficacité de chargement et de déchargement. Ils sont principalement utilisés dans les lignes de production de laminage des aciéries, les entrepôts de produits finis, les ateliers d'estampage, etc.
| Type | Pont roulant électromagnétique QC |
|---|---|
| Capacité de levage | 5-80 tonnes |
| La portée | 7-24,5 m |
| Mécanisme de levage | Ventouse électromagnétique |

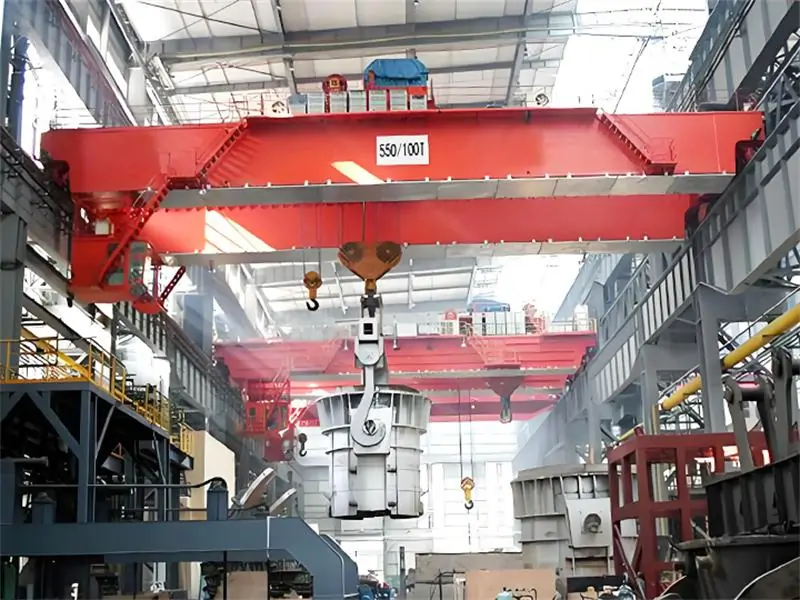

As a key piece of equipment in steelmaking and continuous casting processes, the overhead ladle crane is primarily used in steelmaking shops to lift ladles containing molten steel near refining furnaces or continuous casting machines; it is also suitable for use in foundries to handle molten metal and other high-temperature materials.
| Type | Pont roulant à double poutre pour poche de coulée |
|---|---|
| Capacité de levage | 5 à 85 tonnes |
| La portée | 10,5-32 m |
| Hauteur de levage | 6 à 30 m |
Casting overhead cranes are mainly used to deliver molten iron to converters or lift molten steel to the continuous casting ladle turret, etc. The overall structure can be divided into double girders with double tracks, four girders with four tracks, four beams with six tracks, and other types.
| Type | Poutre de pont roulant |
|---|---|
| Capacité de levage | 5 à 500 tonnes |
| La portée | 10,5-36 m |
| Devoir professionnel | A7-A8 |
LD-type single-girder overhead cranes are primarily used in steel mills to handle raw materials and transport materials during the production process. These cranes feature a compact design and operate efficiently, making them ideal for use in small steel mills.
| Type | Pont roulant monopoutre LD |
|---|---|
| Capacité de levage | 1 à 32 tonnes |
| La portée | 6,5-30 m |
| Mécanisme de levage | Palans électriques à câble métallique |
Typically, steel mill workers operate gantry cranes for tasks such as transporting raw materials and storing finished products. This equipment is characterized by its large span, high load-bearing capacity, resistance to high temperatures, and dust- and corrosion-resistant properties.
| Type | Pont roulant pour aciérie |
|---|---|
| Capacité de levage | 1 à 80 tonnes |
| La portée | 18-35 m |
| Hauteur de levage | 8 à 15 m |
Les potences pivotantes sur pied sont largement utilisées dans les aciéries pour la manutention de matériaux légers, l'assistance à la production et la maintenance des équipements. Elles présentent plusieurs avantages, notamment une utilisation optimale de l'espace, un positionnement précis et une bonne adaptabilité à l'environnement.
| Type | Potence à flèche fixe au sol |
|---|---|
| Capacité | 0,25-10 tonnes |
| Hauteur de levage | 2 à 6 m |
| Mécanisme de levage | Palan à chaîne |
Steel mill cranes are widely used in the five core processes of steelmaking: ladle transfer, continuous casting, furnace charging, coil handling, and scrap yard operations. Each application has different requirements for the cranes.
| Application | Environnement de travail | Exigences en matière de levage | Why It Fits |
|---|---|---|---|
| Ladle Handling Crane | Steelmaking workshop near refining furnaces and continuous casting machines; sustained radiant heat. | Heavy-duty, A7-A8 cycle; precise low-speed positioning for controlled pouring. | Heat-resistant build plus anti-sway and fine-hoist control for safe, repeatable molten steel transport. |
| Casting Crane | Continuous casting bay, servicing converters and the casting ladle turret. | High capacity up to 500 tons; double- or four-girder configurations. | Reinforced structure and A7-A8 rating sustain uninterrupted, high-load casting cycles. |
| Charging Crane | Furnace charging area; radiant heat and dust from raw material handling. | Moves scrap and raw-material buckets through high-frequency cycles. | Dust-resistant components and automated positioning cut manual repositioning. |
| Coil Handling Crane | Finished product warehouse, rolling line, stamping workshop. | Precise, gentle handling of coil loads via C-hook or electromagnetic attachment. | Fine positioning and electromagnetic lifting protect coil surface finish. |
| Scrap Handling Crane | Scrap yard; outdoor or semi-open bulk material areas. | Grab bucket or electromagnetic attachment; high cycle frequency, weather exposure. | Corrosion-resistant components and multi-flap grab handle irregular scrap efficiently. |
Les grues des aciéries peuvent être équipées de diverses fonctionnalités intelligentes afin d'améliorer la sécurité, l'efficacité et la productivité. Parmi ces fonctionnalités intelligentes, on peut citer :
| Type | Pont roulant pour aciérie QD |
|---|---|
| Capacité de charge | 5 à 500 tonnes |
| Hauteur de levage | 7,5 à 31,5 m |
| Vitesse de levage | Varie en fonction de la capacité de levage |
| La portée | 7,5 ~ 31,5 m |
| Mécanisme de levage | Chariot de treuil |
| Classe ouvrière | A7/A8 |
| Température de fonctionnement | -20 ~ +60 °C |
| Alimentation électrique | AC-3 phases-220//230380/400/415/440 V-50/60 Hz |
| Tension de commande | DC-36 / 48 V |
| Classe de protection du moteur | IP54 IP55 IP65 |
| Mode de contrôle | Cabine, télécommande sans fil, bouton-poussoir suspendu |
| Dispositif de sécurité | Tampon, protection contre les surcharges de courant, dispositif de protection contre les surcharges, protection contre les coupures de courant |
| Domaine d'application | Usine, aciérie, atelier, entrepôt, centrale électrique, logistique, etc. |
| Couleur de peinture | Jaune, rouge ou personnalisé |
VOITTO Crane est spécialisée dans la conception et la fabrication sur mesure de grues pour aciéries.
VOITTO est une entreprise leader spécialisée dans la conception et la fabrication sur mesure de grues pour aciéries. Nous intégrons profondément l'environnement de travail difficile de l'industrie sidérurgique et fournissons une gamme complète de solutions personnalisées axées sur la conception technique professionnelle.
Si vous avez des exigences particulières ou besoin d'aide supplémentaire, n'hésitez pas à contactez notre équipe d'experts, qui vous fourniront des solutions personnalisées et une assistance professionnelle.
Alan
Spécialiste des solutions de grue · Voitto Crane
Spécialisés dans les solutions d'exportation de ponts roulants, portiques, grues à flèche, grues portuaires et ponts roulants. Plus de 10 ans d'expérience dans l'accompagnement de clients internationaux : conseils avant-vente, choix de la capacité et configurations sur mesure.
Steel mills typically use overhead cranes (including configurations for molten steel ladles, casting, charging, and coil handling) as well as gantry cranes for yard operations.
Steel mill cranes typically require A7 or A8 working duty classification under FEM 1.001 and ISO 4301, reflecting continuous, heavy-service operation. Duty class affects structural design and component lifespan and should match your plant’s actual cycle frequency.
Yes. Ladle cranes and casting cranes are specifically designed for transporting molten steel and feature heat-resistant structural components, anti-sway control systems, and precise low-speed hoisting capabilities.
Pricing depends on lifting capacity, span, duty class, and application-specific features such as heat resistance or electromagnetic attachments. Share your load and site requirements, and our engineering team will provide a project-specific quotation.
Required safety features include overload protection, upper and lower limit switches, emergency stop circuits, anti-collision devices between cranes on shared runways, and power-failure load-holding protection.
Notre équipe de prévente propose des consultations, en adaptant les solutions à vos besoins et à votre environnement.
Offrir des options de personnalisation pour la capacité de levage, la portée et la hauteur de levage, etc. pour répondre à des besoins spécifiques.
Mise à jour des progrès en temps réel : Rapports hebdomadaires et communication avec les PM.
Essais avant livraison : 100% contrôles de charge et de sécurité, rapports détaillés.
Garantie de 3 à 5 ans et remplacement gratuit en cas de défaut de fabrication.
Assistance en ligne 24 heures sur 24, 7 jours sur 7, et assistance sur place pour les problèmes liés aux grues.
R : Tenez compte des facteurs suivants :
Capacité de charge (poids maximal à soulever, y compris le gréement).
Largeur de la travée (distance entre les pistes).
Hauteur de levage (élévation du chemin de crochet).
Cycle d'utilisation (fréquence d'utilisation : service léger, modéré ou sévère).
Alimentation électrique (options électriques, manuelles ou hybrides).
Pour des réponses plus détaillées, veuillez contacter nos ingénieurs dès que possible. Nos ingénieurs se baseront sur votre utilisation de la scène pour vous proposer le programme le plus professionnel possible !
Oui, nous pouvons personnaliser un pont roulant pour répondre aux besoins spécifiques de votre entreprise. Nous pouvons concevoir et fabriquer des systèmes de ponts roulants complets ou moderniser des systèmes existants.
Nous offrons un service après-vente complet, comprenant une maintenance régulière, une assistance technique rapide et la fourniture de pièces détachées. La période de garantie standard est d'un an, avec des options d'extension en fonction de vos besoins.
Le temps de transit varie en fonction de nombreux facteurs, notamment la destination des marchandises, la distance, la méthode d'expédition et le fournisseur de services d'expédition, etc. D'une manière générale, les envois internationaux peuvent prendre environ un mois.
