Guide de choix d'un portique industriel : capacité de charge, portée et application

Un portique industriel est un système de levage aérien autoportant, reposant sur des pieds indépendants plutôt que sur des rails de roulement fixés au bâtiment. Sa capacité de levage varie généralement de 0,5 à 800 tonnes et sa portée de 6 à 50 mètres environ, selon le type de structure. N'étant pas tributaire de la structure du bâtiment pour supporter la charge, il est la solution idéale pour les chantiers extérieurs, les usines de préfabrication, les chantiers navals et tout site où l'installation de rails de roulement aériens est impossible.

La plupart des acheteurs commencent leur réflexion en se demandant “ de quel tonnage ai-je besoin ? ” — or, le tonnage est la troisième question, et non la première. Les deux variables qui déterminent réellement si une grue convient à votre activité sont l'environnement d'utilisation et le type de structure. Se tromper sur ces deux points peut transformer un achat simple en un projet de réingénierie six mois plus tard.

Ce guide décrit un cadre de sélection en cinq étapes — application, type de structure, capacité/portée/classe de service, hauteur et conditions du sol, puis certification — afin que vous puissiez aborder une discussion avec un fournisseur avec un cahier des charges complet plutôt qu'avec un simple chiffre.

Guide rapide : Aperçu des différents types de portiques

Type de structure	Capacité typique	Portée typique	Meilleur ajustement
Portique à poutre unique	0,5–20 t	6–20 m	Ateliers intérieurs, entrepôts, fabrication légère
Portique à double poutre	5-800 t	6-40 m	Cours extérieures, usines préfabriquées, construction lourde
Portique semi-rigide	5–150 t	jusqu'à 30 m	Sites où un côté doit rester dégagé (utilise une piste existante sur un rail)
Portique portable/mobile	0,5–5 t	3-8 m	Ateliers de maintenance, entretien des équipements, ponts élévateurs temporaires
Monté sur rails (RMG) / Sur pneus (RTG)	20–70 t	jusqu'à 50 m	Parcs à conteneurs, ports, assemblage de blocs de chantiers navals

Votre demande, votre capacité, votre durée de vie et votre classe de service sont-elles prêtes ?

Obtenir un devis

Étape 1 : Commencez par votre application, pas par le tonnage

L'environnement d'application élimine la plupart des options structurelles avant même toute comparaison de tonnage. L'utilisation en intérieur ou en extérieur, les conditions du terrain et la fréquence à laquelle la grue doit être déplacée réduisent tous ces facteurs plus rapidement que la capacité, car ils déterminent si une grue peut physiquement être installée et utilisée.

Production, assemblage et entreposage en intérieur

Un atelier à sol plat et peu exposé aux intempéries est idéal pour les ponts roulants monopoutre ou les portiques mobiles d'une capacité de 0,5 à 20 tonnes. La capacité modeste de ces ponts roulants n'est pas due à une limitation technique, mais plutôt aux contraintes de charge au sol et de hauteur sous plafond. En effet, les structures monopoutre sont généralement plus économiques pour les charges inférieures à 20 tonnes, tandis que les ponts bipoutre ne deviennent rentables qu'à partir d'une portée ou d'une capacité plus importante. Les utilisateurs qui déplacent des pièces entre quelques postes de travail, effectuent des changements de moules ou gèrent des opérations de maintenance entrent dans cette catégorie.

Cours de stockage extérieures et béton préfabriqué

Les parcs à matériaux extérieurs traitant des poutres préfabriquées, des bobines d'acier ou des composants empilés nécessitent des portiques à double poutre, car ces éléments sont lourds (généralement de 20 à 60 tonnes pour les poutres préfabriquées), de forme complexe et sont levés en des points fixes définis par l'ingénierie, et non par répartition équilibrée de la charge. La structure à portique est autoportante et ne requiert donc pas de colonnes pour supporter la voie de roulement ; c'est précisément pourquoi elle est devenue la norme pour les opérations de manutention de charges supérieures à 10 tonnes. La portée est généralement déterminée par le nombre d'allées de stockage (la plupart des parcs à matériaux préfabriqués comportent 3 à 5 allées parallèles) et par les voies d'accès pour camions, et non par l'optimisation de la surface au sol.

Chantiers navals, ports et construction métallique lourde

Les chantiers navals et les ports ont besoin de systèmes de portiques et de portiques sur rails, car l'installation de rails de roulement aériens est souvent impossible dans les zones d'assemblage à ciel ouvert ou les cales sèches. Un portique bipoutre standard convient aux opérations de pré-assemblage et de stockage légères (5 à 150 tonnes, portée jusqu'à 40 m), tandis que les versions sur rails (RMG) et sur pneus (RTG) atteignent une portée de 50 m pour la couverture des parcs à conteneurs et des quais. Ce choix se traduit par un coût nettement supérieur, dû à la complexité accrue du mécanisme de déplacement et du système de commande.

Maintenance, ateliers et utilisation mobile

Lorsque la grue doit être déplacée entre des pièces, des travées ou même des chantiers, les portiques mobiles (0,5 à 5 tonnes, portée de 3 à 8 m) privilégient la capacité de passage par une porte standard au détriment de la capacité de levage. C'est dans cette catégorie que les acheteurs ont souvent tendance à surdimensionner la grue “ au cas où ”, ce qui engendre un poids et un coût inutiles sans pour autant modifier son utilisation quotidienne.

Étape 2 : Faire correspondre le type de structure au poste

Le type de structure détermine le coût et les capacités plus que le tonnage seul — deux grues conçues pour la même charge peuvent avoir des prix très différents selon la configuration de leur poutre.

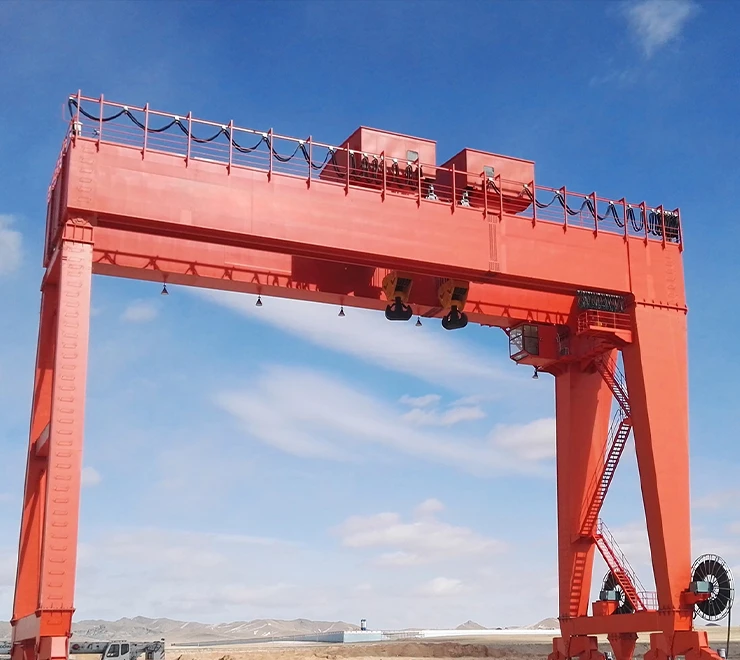

Poutrelle simple ou poutrelle double

Les portiques monopoutre utilisent une seule poutre principale et conviennent aux charges légères et aux espaces restreints. Les modèles bipoutre, quant à eux, ajoutent une seconde poutre, ce qui permet d'augmenter la capacité de levage et la portée tout en conservant la même structure. En pratique, le choix se résume à ceci : pour des charges inférieures à 20 tonnes environ et des portées courtes, la construction monopoutre est généralement plus économique ; au-delà, ou lorsque la portée dépasse 20 à 25 mètres, la construction bipoutre devient indispensable car une seule poutre ne peut plus résister à la charge de flexion sans subir une déformation excessive.

Portique complet vs. semi-portique

Un portique semi-rigide repose d'un côté sur un rail de roulement fixe et de l'autre sur des pieds au niveau du sol. Cette solution est particulièrement adaptée lorsqu'un côté de la zone de travail doit rester dégagé, par exemple au niveau d'un quai de chargement, d'une allée de circulation ou d'une zone de chantier exiguë. À l'inverse, les portiques complets sont autoportants des deux côtés et ne nécessitent pas de rail de roulement existant. C'est pourquoi ils sont privilégiés pour les chantiers extérieurs vierges, sans infrastructure de pont roulant préexistante.

Systèmes portables/mobiles vs. systèmes à voie fixe

Les portiques mobiles se déplacent sur roulettes ou sur de petits tronçons de rails et sont conçus pour être démontés ou déplacés ; les systèmes fixes sur rails sont conçus pour une portée et des fondations spécifiques et ne sont pas conçus pour être déplacés. Le compromis est simple : la mobilité a un coût en termes de capacité de charge et de rigidité, de sorte qu’un portique mobile n’égalera jamais le rapport tonnage/encombrement au sol d’un pont roulant bipoutre fixe ; les acheteurs qui optent pour la mobilité privilégient donc la flexibilité à la capacité maximale.

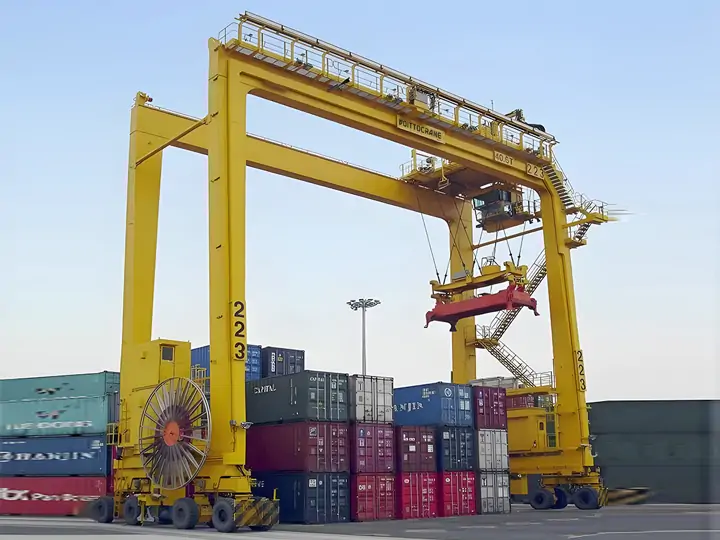

Montés sur rails (RMG) et sur pneus (RTG) pour une utilisation dans les chantiers navals et les ports

Les structures RMG et RTG ajoutent un mécanisme de déplacement à la conception de base du portique, ce qui leur permet de couvrir des parcs à conteneurs et des quais jusqu'à 50 m sans repositionnement entre les levages.

Si vous souhaitez en savoir plus sur les différences entre les grues RTG et RMG, veuillez cliquer ici : Grue RTG vs grue RMG : comprendre les différences entre les deux

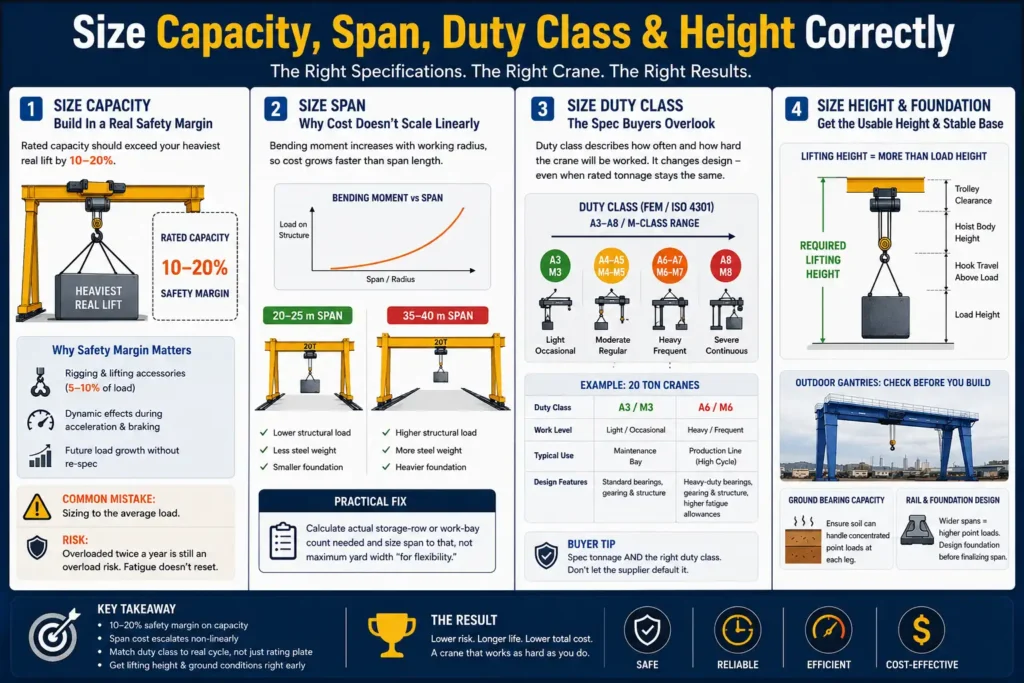

Étape 3 : Définir correctement les dimensions, la capacité, la portée, la classe de service et la hauteur

Pour les opérations de production régulières, choisir le bon grue à portique motorisée nécessite une adéquation entre la capacité nominale et la classe de service et le cycle de levage réel.

La capacité, la portée et la classe de service sont interdépendantes : modifier l'une modifie les deux autres, elles ne peuvent donc pas être sélectionnées isolément.

Capacité de charge : Intégrez une véritable marge de sécurité

La capacité nominale doit largement dépasser votre charge de levage réelle la plus lourde, et non simplement l'égaler. Une marge de sécurité de 10 à 201 TP3T est la norme dans le secteur, car elle couvre le poids des élingues et des accessoires de levage (représentant généralement 5 à 101 TP3T de la charge totale), les effets dynamiques lors de l'accélération et du freinage, ainsi que l'augmentation future de la charge, sans nécessiter une redéfinition complète des spécifications. L'erreur fréquente des acheteurs est de dimensionner la grue en fonction de la charge moyenne plutôt que de la charge la plus lourde prévue. Une grue “ suffisamment grande ” pour un usage quotidien, mais surchargée deux fois par an lors de levages hors gabarit, présente toujours un risque de surcharge, et la fatigue de la classe de service ne se réinitialise pas entre ces événements.

Span : Pourquoi les coûts n'évoluent pas de façon linéaire

Le coût de la portée augmente plus rapidement que sa longueur, car le moment de flexion sur la structure croît avec le rayon d'action, et non seulement avec la distance elle-même. Augmenter la flèche ou la portée d'environ deux tiers peut accroître la charge structurelle de plus de la moitié, même à capacité de levage égale. C'est pourquoi deux portiques de même tonnage peuvent présenter des différences significatives de poids d'acier et de prix dès lors que leurs portées divergent : un portique de 35 à 40 m de cour exige des tolérances de flèche plus strictes et des fondations plus robustes qu'un portique de 20 à 25 m de cour de même capacité. La solution pratique souvent négligée par les acheteurs consiste à calculer le nombre réel de rangées de stockage ou de travées de travail nécessaires et à dimensionner la portée en conséquence, plutôt que de se baser par défaut sur la largeur maximale de la cour “ par souci de flexibilité ”.”

Classe de service (FEM/ISO 4301) : Le point négligé par les acheteurs de spécifications

La classe de service, généralement exprimée selon les systèmes de classification FEM ou ISO 4301 (approximativement de A3 à A8, ou l'équivalent dans la gamme M), décrit la fréquence et l'intensité d'utilisation réelle de la grue. Elle influence sa conception structurelle et mécanique, même à tonnage nominal identique. Deux grues de 20 tonnes chacune, mais de classes de service différentes, sont des produits distincts : une classe de service supérieure implique des roulements, des engrenages et des marges de résistance à la fatigue structurelle plus robustes, car la grue est conçue pour supporter des charges proches de sa capacité plusieurs fois par jour, et non occasionnellement. Les acheteurs qui spécifient uniquement le tonnage et laissent le fournisseur déterminer la classe de service par défaut se retrouvent souvent avec un équipement adapté à des levages légers et peu fréquents, convenable pour un atelier de maintenance, mais inadapté à une ligne de production fonctionnant toutes les quelques minutes.

Hauteur de levage et conditions du sol/des fondations

La hauteur de levage requise ne se limite pas à la hauteur de la charge ; elle doit tenir compte de la hauteur du corps du palan, du dégagement du chariot et de la course du crochet au-dessus de la charge. Une hauteur insuffisante rend inutilisable une grue pourtant correctement dimensionnée. Pour les portiques extérieurs en particulier, la capacité portante du sol et, le cas échéant, la conception des fondations sur rails doivent être vérifiées avant de finaliser la portée et le type de structure. En effet, une unité extérieure de grande portée concentre des charges ponctuelles importantes sur chaque jambe ; un détail qu'il est plus économique de corriger sur le plan que de le faire après la réalisation des fondations.

Avez-vous défini votre capacité, votre portée, votre classe de service et les conditions de votre site ?

Obtenir un devis

Étape 4 : Certification, conformité et choix d’un fournisseur

La certification n'est pas un simple document administratif que l'on récupère après la décision d'achat ; c'est un passage obligé qui influe sur le dédouanement, l'assurance et la responsabilité, elle doit donc être intégrée dès la phase de spécification.

Que demander

Pour les équipements destinés à l'UE, le marquage CE, conformément à la directive Machines (2006/42/CE), est obligatoire. Les règles de conception par éléments finis (FEM 1.001 pour les mécanismes de grues) ou les normes de classification des grues ISO 4301 doivent être mentionnées dans la documentation de conception structurelle. L'établissement de fabrication doit être certifié ISO 9001, indépendamment des marques de conformité du produit. Pour la Russie, le Kazakhstan et le Bélarus, la certification EAC est également requise. Enfin, pour les équipements destinés aux États-Unis, la conformité aux normes OSHA applicables aux équipements de levage incombe en partie aux pratiques d'installation et d'utilisation, et non uniquement au fabricant ; il est donc conseillé de clarifier les responsabilités de chacun avec votre fournisseur.

Comment vérifier avant de verser un acompte

L'écart entre “ nous sommes certifiés ” et un produit certifié est bien réel : exigez la déclaration de conformité CE, un certificat d'essai de surcharge réalisé par un organisme tiers (généralement délivré à 1 251 TP3T de la capacité nominale) et le certificat ISO 9001 du fabricant, sous forme de documents, et non une simple assurance verbale. Vérifiez que les dispositifs de sécurité (protection contre les surcharges, limiteurs de vitesse et affichage de la charge) figurent bien dans l'équipement standard du devis et non en option, car ce sont les éléments que les inspecteurs et les assureurs examinent en priorité. Les acheteurs qui négligent cette étape et se fient à la réputation du fournisseur sont les plus susceptibles de découvrir un manque de documentation lors du dédouanement, et les réparations s'avèrent alors bien plus coûteuses.

Liste de contrôle de sélection

Avant de demander un devis, préparez ces sept éléments : c’est ce qui fait la différence entre un devis établi en quelques heures et un devis qui nécessite des jours d’échanges :

1. Application — intérieur/extérieur, industrie (entrepôt, préfabrication, chantier naval, port, fabrication générale)
2. Type de structure — poutre simple, poutre double, semi-portique, portable, RMG/RTG
3. Capacité — charge réelle la plus lourde, plus une marge de 10 à 20%
4. La portée — basé sur la largeur réelle des rangées de stockage/baies, et non sur la couverture maximale
5. Classe de service — nombre de montées prévu par jour / fréquence des cycles
6. Hauteur de levage — y compris le dégagement pour le palan, le chariot et le crochet
7. exigences de certification — Certifications CE/FEM/ISO/EAC/OSHA selon le marché de destination

Conclusion

Choisir le bon portique industriel repose sur une planification rigoureuse : il faut d’abord définir l’application et le type de structure, puis dimensionner simultanément la capacité, la portée et la classe de service, et considérer la certification comme un critère essentiel et non comme une simple formalité. En suivant cette approche, les acheteurs s’assurent d’acquérir un portique parfaitement adapté à leurs besoins dès le premier jour, et qui le restera même lorsque l’utilisation intensive se fera sentir.

---

FAQ

Q1 : Quelle est la différence entre un portique industriel et un pont roulant ?

Un portique est autoportant, reposant sur des pieds indépendants, tandis qu'un pont roulant se déplace sur des rails de roulement fixés à la structure du bâtiment. Les portiques conviennent aux chantiers extérieurs dépourvus d'infrastructure de roulement existante ; les ponts roulants sont plus adaptés aux installations intérieures où la structure du bâtiment peut supporter la charge des rails.

Q2 : Combien coûte un portique industriel ?

Les portiques bipoutres extérieurs pour les opérations de chargement et de manutention sur les quais coûtent généralement entre $18 000 et $120 000 $US, tandis que les modèles plus lourds de 50 tonnes affichent des prix allant de plusieurs dizaines de milliers à plus de cent mille dollars américains, selon la portée, la classe de service et les spécifications de commande. Les modèles sur rails ou sur pneus pour la manutention de conteneurs sont nettement plus onéreux en raison de la complexité accrue de leur mécanisme de translation.

Q3 : De quelle portée ai-je réellement besoin ?

La portée doit correspondre à la largeur réelle de vos rangées de stockage ou de vos travées de travail, augmentée du dégagement d'accès, et non à la largeur maximale disponible sur le site. La plupart des parcs de préfabrication et de stockage nécessitent 3 à 5 rangées parallèles ; un surdimensionnement de la portée augmente le coût de la charpente métallique et les exigences en matière de fondations plus rapidement que ne le justifie généralement le gain de surface.

Q4 : Ai-je besoin d'un portique sur rails ou sur pneus pour un parc à conteneurs ?

Les structures RMG et RTG sont conçues pour les opérations de manutention de conteneurs et de parcs à conteneurs à cycle élevé, où la grue doit se déplacer sur de larges zones de couverture — généralement de 20 à 70 tonnes et avec des portées allant jusqu'à 50 m. Pour les travaux de stockage ou de parc à conteneurs plus légers et moins fréquents, une grue portique bipoutre standard est généralement le choix le plus rentable.

Q5 : Quelles certifications dois-je demander à un fournisseur de portique ?

Demandez la déclaration de conformité CE et le marquage CE (directive Machines 2006/42/CE) pour les équipements destinés à l'UE, le certificat ISO 9001 de l'usine et un certificat d'essai de surcharge délivré par un organisme tiers (généralement à 1 251 TP3T de la capacité nominale). Renseignez-vous sur la partie responsable de la conformité aux normes du marché de destination (fabricant ou installateur), telles que l'OSHA ou l'EAC.
