Grue à portique complet : Structure, applications et guide d'achat

Les grues à portique intégral sont des structures à deux pieds qui se déplacent sur des rails au sol. Ils sont capables de manipuler de grandes portées et de grandes capacités de levage, et sont utilisés en extérieur et dans de grands environnements industriels tels que les chantiers navals, les ports, les aciéries, les projets de construction de ponts et les chantiers de béton préfabriqué.

Cet article présente systématiquement les caractéristiques structurelles, la classification des types, les principaux paramètres techniques, les principales industries d'application, les composants et le principe de fonctionnement des grues à portique intégral, et analyse les principaux facteurs influençant la sélection et le prix.

Qu'est-ce qu'une grue à portique complet ?

Un portique complet est un dispositif de levage autoportant composé d'un pont et de deux stabilisateurs se déplaçant au sol. Il est indépendant des structures des bâtiments de l'usine et convient aux opérations de grande portée et en plein air. Les capacités de levage standard vont de 10 à 200 tonnes, mais des tonnages plus importants peuvent être personnalisés pour répondre à des besoins spécifiques. Par rapport aux grues d'atelier, les grues à portique complet offrent une couverture plus large, une plus grande stabilité et sont mieux adaptées aux opérations lourdes et continues.

Types de portiques complets

En fonction de leur capacité de levage, de leur forme structurelle et de leur scénario d'application, les grues à portique complet peuvent être divisées en plusieurs types. Les différentes conceptions structurelles présentent leurs propres avantages en termes de capacité de charge, de portée, de contrôle des coûts et d'environnement. Voici quelques types courants de grues à portique complet :

Portique monopoutre

Le Grue portique monopoutre est utilisé pour la manutention de charges légères à moyennes. Il se caractérise par une structure simple, un faible coût et une facilité d'installation et d'entretien. Il est couramment utilisé dans les ateliers et les sites de petite et moyenne taille.

• Capacité de levage : 5-50 tonnes
• Portée : 10-30 mètres
• Hauteur de levage : 6-18 mètres
• Classe de travail : A3-A5

Portique bipoutre

Grue portique bipoutreoffrent une grande capacité de charge, conviennent aux grandes portées et aux charges lourdes, et fonctionnent de manière stable. Ils sont largement utilisés dans les chantiers navals, les aciéries et les projets de construction à grande échelle.

• Capacité de levage : 50-200 tonnes
• Portée : 18-40 mètres
• Hauteur de levage : 10-30 mètres
• Classe de travail : A5-A7

Grue portique portable

Grue portique portablesont légers, mobiles et amovibles, ce qui les rend adaptés à l'installation d'équipements, à la maintenance et aux opérations de levage temporaires.

• Capacité de levage : 0,5-10 tonnes
• Portée : 3-10 mètres
• Hauteur de levage : 3-6 mètres
• Méthode de traction : Montée sur roulettes ou sur rail

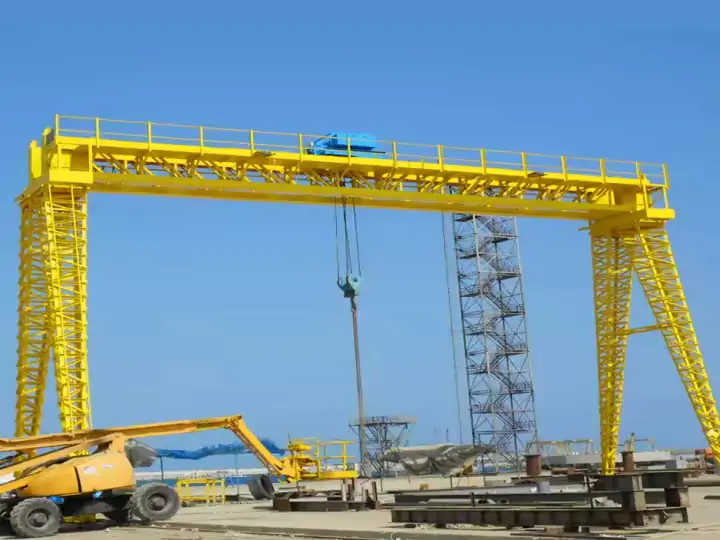

Grue portique à poutrelles

Le Grue portique à poutrelles est doté d'une structure en treillis, est léger et résiste bien au vent, ce qui le rend adapté aux opérations en extérieur et aux chantiers de construction de ponts.

• Capacité de levage : 10-100 tonnes
• Portée : 20-50 mètres
• Hauteur de levage : 8-25 mètres
• Environnement approprié : Zones extérieures à fort vent

Composants d'un portique complet

Une grue à portique complète se compose de plusieurs éléments qui fonctionnent ensemble pour permettre à la grue de soulever et de transporter des objets lourds. Ces composants sont les suivants

• Poutre principale : Elle supporte la charge principale et soutient le chariot de levage.
• Les stabilisateurs : Ils relient la poutre principale aux rails au sol, assurant ainsi la stabilité de l'ensemble.
• Mécanisme de levage : comprend un système de levage ou de treuil électrique pour soulever et abaisser la charge.
• Mécanisme de déplacement du chariot : Déplace le crochet latéralement le long de la poutre principale.
• Mécanisme de déplacement du portique : Entraîne l'ensemble de la machine dans le sens longitudinal le long des rails au sol.
• Système de commande électrique : Commande des dispositifs de levage, de déplacement et de protection de la sécurité.

Comment fonctionne une grue à portique complet ?

Une grue à portique complet permet de soulever et d'abaisser verticalement des objets lourds grâce à un mécanisme de levage. Le chariot se déplace latéralement le long de la poutre principale, tandis que le chariot principal se déplace longitudinalement sur des rails au sol. Ces trois mouvements fonctionnent ensemble pour permettre le levage, le transfert et le positionnement précis d'objets lourds dans la zone de travail.

Principales spécifications à prendre en compte

Lors de la sélection d'une grue à portique complet, il convient de prêter une attention particulière aux paramètres clés suivants :

• Capacité de levage (10-500 tonnes) : Déterminez la charge nominale en fonction des besoins réels de levage pour éviter de surcharger ou de choisir un modèle surdimensionné.
• Portée : Elle détermine la zone de couverture opérationnelle et doit être conçue en fonction des dimensions du site et du tracé de la voie.
• Hauteur de levage : Déterminée en fonction de la hauteur de l'objet à soulever et des exigences d'empilage.
• Classe de travail : Reflète la fréquence d'utilisation et l'intensité de la charge, généralement A3-A7.
• Indice de protection extérieure : Comprend une conception résistante au vent, à la pluie et à la corrosion, adaptée aux environnements extérieurs.

Principales applications de la grue à portique complet

Les grues à portique sont utilisées sur les grands chantiers à ciel ouvert, notamment :

• Chantiers navals : Utilisés pour le levage et l'assemblage de sections de navires.
• Terminaux portuaires : Utilisés pour la manutention d'équipements lourds et de composants de grande taille.
• Aciéries : Utilisées pour le transfert de structures en acier, de plaques d'acier et de matériaux lourds.
• Construction de ponts : Utilisé pour le levage et l'installation sur site des poutres de pont.
• Chantiers de fabrication d'éléments préfabriqués : Utilisés pour la production et le stockage/transfert d'éléments en béton.

Avantages de la grue à portique intégral pour charges lourdes

Avantages des grues à portique intégral dans les grands projets industriels :

• Grande stabilité : La structure à deux pieds offre une forte capacité de charge et un fonctionnement souple.
• Grande portée : La conception à grande portée permet de couvrir une zone de travail plus large.
• Adapté à une utilisation en extérieur : Doté d'une conception résistante au vent, à la pluie et à la corrosion, il convient aux environnements en plein air.
• Personnalisable : Peut être spécialement conçu en fonction du tonnage, de la portée et des conditions de travail.

Combien coûte un portique complet ?

Le prix d'une grue à portique complet est influencé par de nombreux facteurs, ce qui rend impossible l'établissement d'un prix standard.

Les principaux facteurs d'influence sont les suivants :

• Capacité de levage et portée
• Hauteur de levage et classe de travail
• Forme structurelle (monopoutre ou bipoutre)
• Exigences en matière de protection extérieure et de résistance au vent
• Configuration électrique et système de contrôle intelligent
• Transport, installation et conditions du site

Comment choisir un fabricant fiable de grues à portique intégral ?

Lors du choix d'un fabricant de grues à portique fiable, il convient de prêter une attention particulière aux aspects suivants :

• Certifications : Le fabricant possède-t-il des certifications pertinentes telles que ISO et CE ? Ses produits répondent-ils aux normes de l'industrie ?
• Expérience en matière de projets : Le fabricant a-t-il une expérience des projets de grande envergure dans les chantiers navals, les aciéries, les ponts, etc.
• Capacités d'assistance technique : Le fabricant possède-t-il des capacités en matière de conception, de sélection, de personnalisation non standard et de services techniques sur site ?
• Capacités de livraison à l'échelle mondiale : Le fabricant a-t-il une expérience de l'exportation et peut-il assurer le transport, l'installation et le service après-vente ?

Pourquoi choisir notre solution complète de grue portique ?

Lors de la sélection d'un fournisseur de grues à portique complet, outre les spécifications du produit, il est encore plus important de prendre en compte les capacités globales de la solution. Vous trouverez ci-dessous les principaux avantages de nos solutions de grues à portique complet.

• Capacités de personnalisation : Nous proposons des conceptions personnalisées en fonction de la capacité de levage, de la portée, de l'environnement opérationnel et des conditions de travail, en offrant des solutions structurelles à poutre unique, à poutre double et non standard.
• Expérience des projets à l'étranger : Au service de plusieurs pays et régions, nous possédons une expérience de la réalisation de projets dans les ports, les chantiers navals et les sites industriels à grande échelle.
• Des délais de livraison stables : Notre système de production complet et nos processus de contrôle de la qualité garantissent une livraison dans les délais.
• Assistance technique : Nous assurons la conception des solutions, les conseils d'installation, la formation à la mise en service et le service après-vente.

Conclusion

Les portiques à travée complète sont adaptés aux grandes portées, aux charges lourdes et aux environnements de travail en plein air. Ils sont utilisés dans les chantiers navals, les ports, les aciéries et la construction de ponts.

Au cours du processus de sélection, la capacité de levage, la portée, la classe de travail et l'environnement d'exploitation doivent être pris en compte de manière exhaustive. Choisissez un fabricant possédant les certifications nécessaires et l'expérience des projets pour obtenir une solution personnalisée.

Contactez nous pour des solutions personnalisées de grues à portique.

FAQ

Quelle est la capacité maximale d'un portique complet ?

Les capacités standard vont de 10 à 200 tonnes. Les conceptions sur mesure peuvent atteindre 500 tonnes ou plus.

Les portiques complets peuvent-ils être utilisés à l'extérieur ?

Oui, ils sont conçus pour être utilisés à l'extérieur et peuvent être équipés d'une protection contre le vent, d'une protection contre la pluie et d'un système anticorrosion.

Quelle est la différence entre une grue à portique complet et une grue à portique partiel ?

Une grue à portique complet a deux pieds soutenus par le sol, tandis qu'une grue à semi-portique a un pied et un côté soutenus par une poutre de roulement du bâtiment.

Combien de temps dure la fabrication ?

La production prend généralement de 30 à 60 jours, en fonction de la capacité, de la portée et des exigences de personnalisation.

Fournissez-vous une installation globale ?

Oui. Nous proposons des services d'expédition internationale, des conseils d'installation et une assistance technique.
